カテゴリ: ダットラ620

【 3/14 L20B 2.139cc 腰下組んだンゴ!! 】


337
329716
741
911
326
007018
436
252
245
237



つか段取りのが大変だったり汁。
・ブラインド外す
・クランクキャップ、コンロッド合い口の面取り
・亀有鍛造ピストン スカート/周囲も面取り
・ブロックOILジェット 2.5¢に拡大
・コンロッド、カムホルダー、F/カバー ブラスト
・OILストーンでブロック全面カーボン落とす
・ここでやっと灯油でガンガン洗浄
・エアでメッサ、チョンとゴミw退けるww
・ブロックはシンナーで灯油分取る
・コンロッド、クランクキャップ 灯油暖めて綺麗に汁
・同じくピストンも灯油暖めて綺麗に汁
・疲れるから ハアハアするw

っでやっと組付けに入る。


エンジン組付けの儀式とか今更なんだが、ゴミ却下、各部OILたっぷり、

イニシャルトルク正確に、て感じ。

L型のクランクシャフトは画像のようにスピル、1本キーという加工さえすれば

AC、PSなど3段プーリーでも、ますクランクシャフトがトラブることは無い。

分解時にはこのスピル加工のみで良いですからやってみて下さい。

メタルはNDC、1番のみ小さいOIL穴があるので組み間違わないように。

メタル組んだメインジャーナルの上にクランク乗せたらリヤシールを。

跡から叩くと打痕が残るんでコレで!

強化クランクキャップボルトは8kg/mで締付け、純正は伸びるので

こーいったキャップボルトを使う。

コンロッドは中心間距離147mmのL20B、コンロッドボルトも再使用で

5kg/mで締付け、powerを求めるエンジンはARPなどを使用しますが、

今回の仕様はそこまで求めないのでフルフローもブッシュレス。

フルフローでブッシュ無しでもそうそう簡単には焼き付きしないので

ケースバイケースで必要な機械加工だけをしましょう。

これでシリンダーブロック側、ひとまず腰下は完成です~

http://magic-rpm.com/

つべ動画

https://www.facebook.com/profile.php?id=100006745846081


【 とりま加工上がってきた面研、ヘッドとブロック 】

005
942
955
603
609
614
624
505
529
515

2019年3/15、620ダットラのL20BをO/H②、620のL20B分解、問題点 で
虫食い、陥没してた箇所、最少面研で修正。

あんま面研したくは無いんで、少し残りシロありますが、これなら
ヘッドG/K抜けるとか水、OIL、圧縮漏らすてことも無いでしょう。

シリンダーブロック面研のときはF/カバーも付けて依頼しませんと
当然段差ができるんで組めませんjk

ヘッド最後の画像、シートリングは有鉛仕様ですから見た目にgold、
んもうシート面はバルブがベタ当りでとっても広くなってます。
有鉛>無鉛へシートリングチェンジとか本来やっちまいたいところですが
BIGバルブ化と全く同じ金額になりますので全力無視して組みますな。

基本、ボアアップで高圧縮化、燃焼効率うpしますので
510とかも同じく、昔っからここは放置です。
ただしあまりにもシートリングとバルブの状態が宜しくない場合は
耐熱鋼シートリングで無鉛化するしかありません。
L4もL6もBIGバルブ化以外は、有鉛>無鉛化とか、過去から現在まで
やったことありませんが、ボアアップ効果でこの辺りは無視します。

チューニングエンジンと一緒で手をかければ、またあらゆる部分を
対策していくことでエンジンは当然完成度は上り、調子良くなりますが、
そこはやっぱりuser様とご予算優先、今後の乗り方とかで
判断することにしています、よって有鉛シートは放置。

ちな、L型エンジンで言えば、日産の標準バルブガイドは恐ろしく
耐久性がありますので、数十万㎞やっぱり放置で交換とかもしませんな。
ガイド換えるとシートカットもセットになる支那。
腰下assy組付けはまた次回来週てことですまんな。

【 620のL20B分解、問題点 】

どーしてこーなったwwwwww

4v
3v
2v
1v34ban
12ban
110
102
052
048
142
148
a619
a643

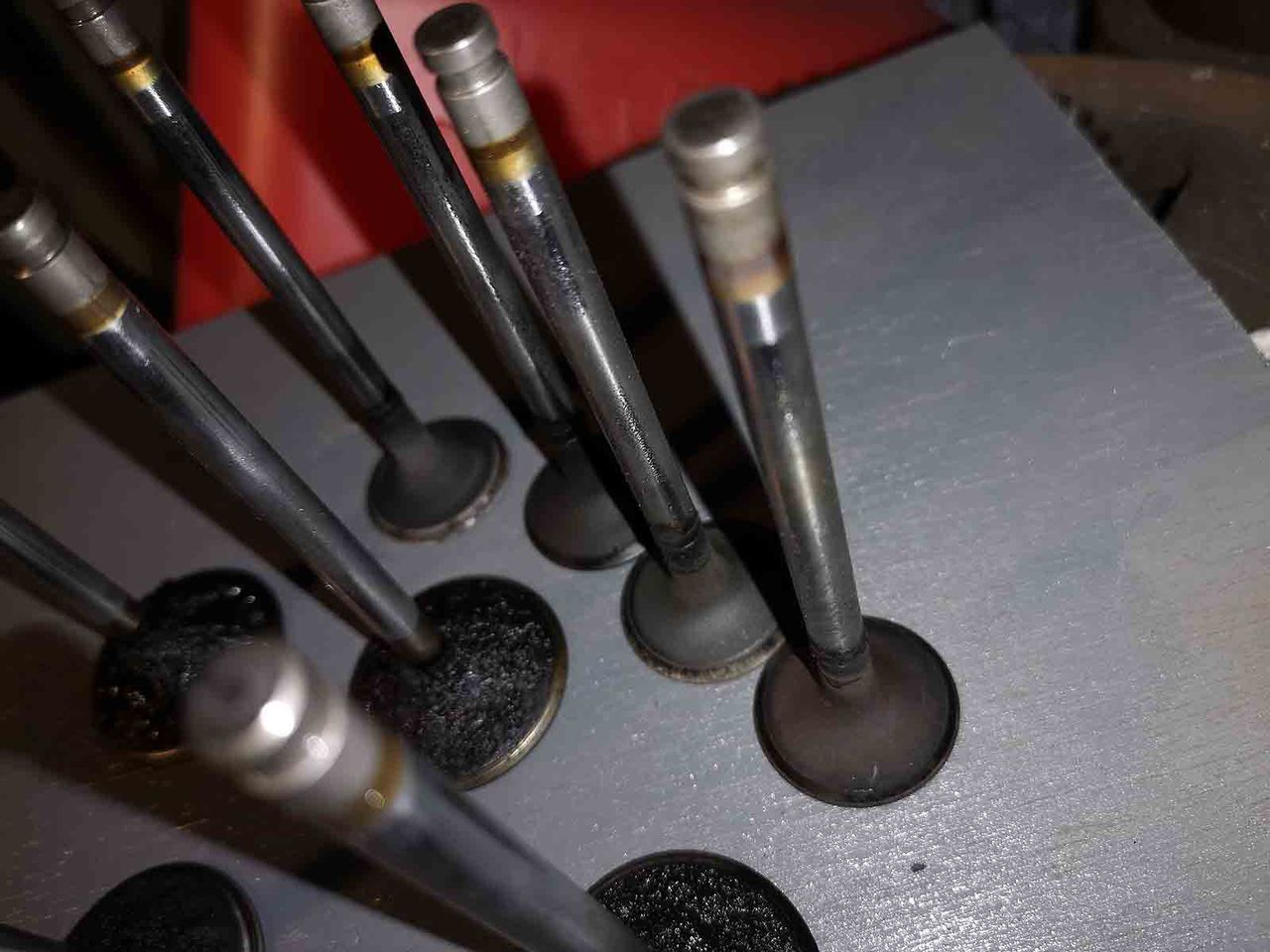

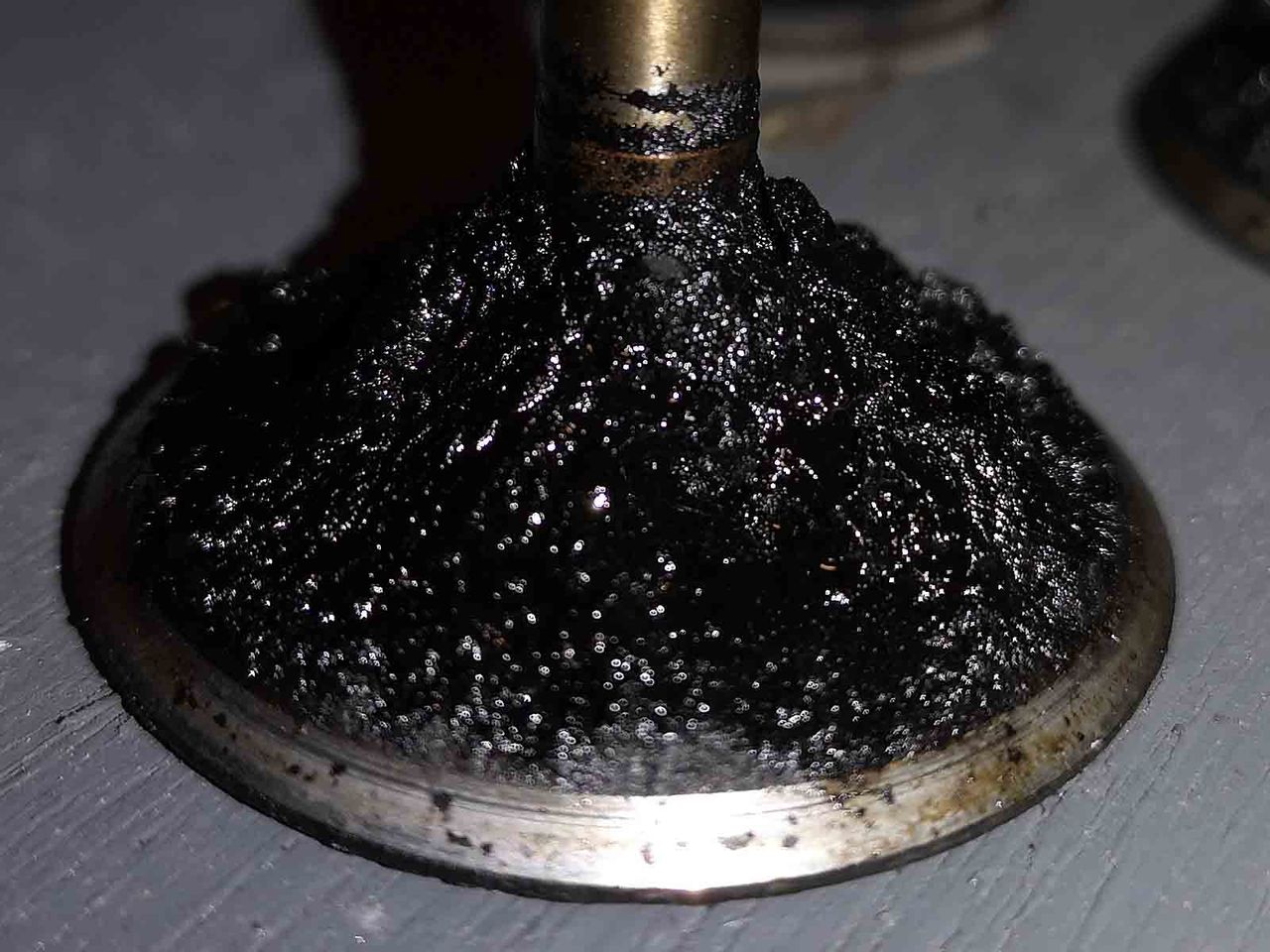

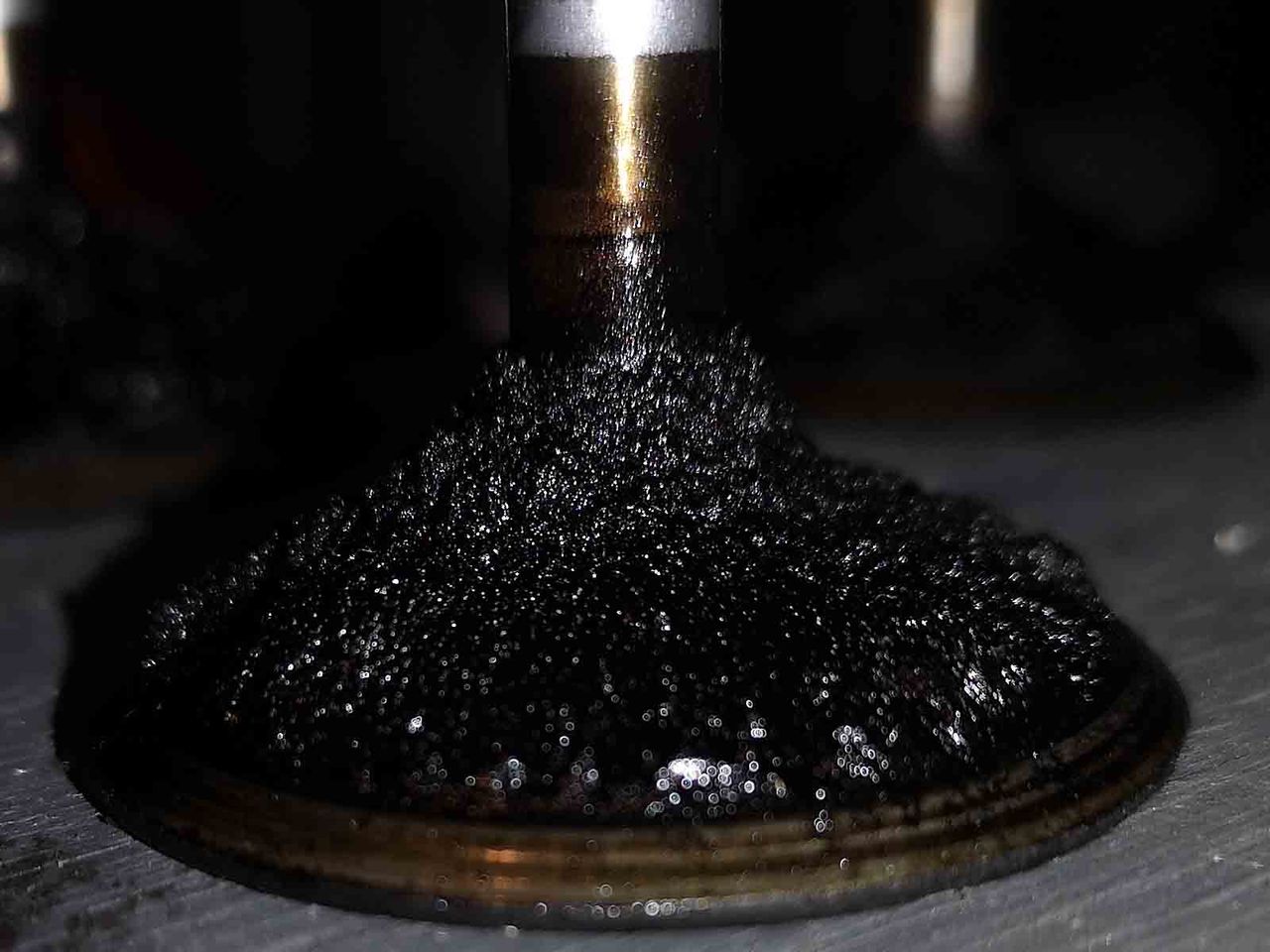

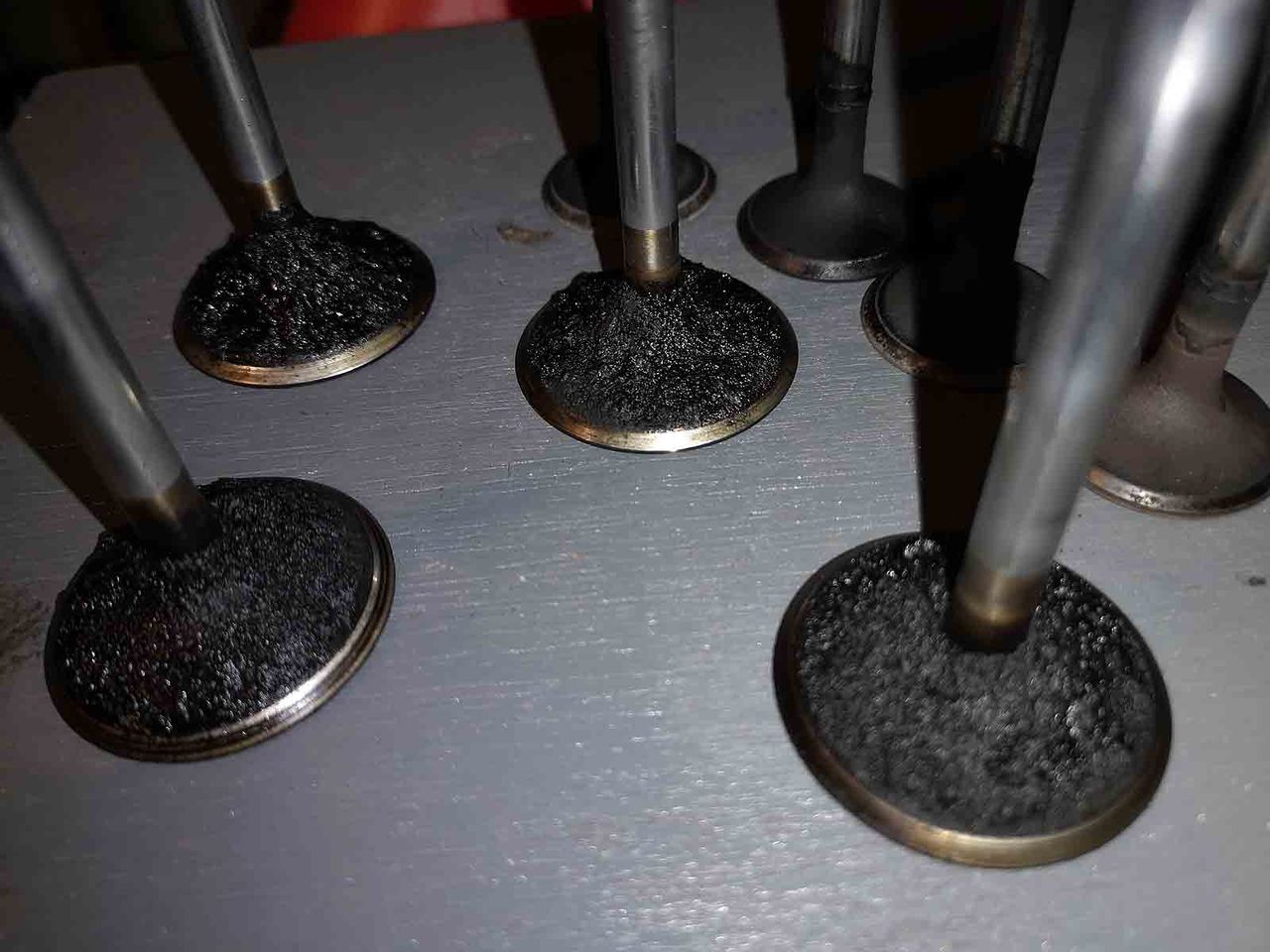

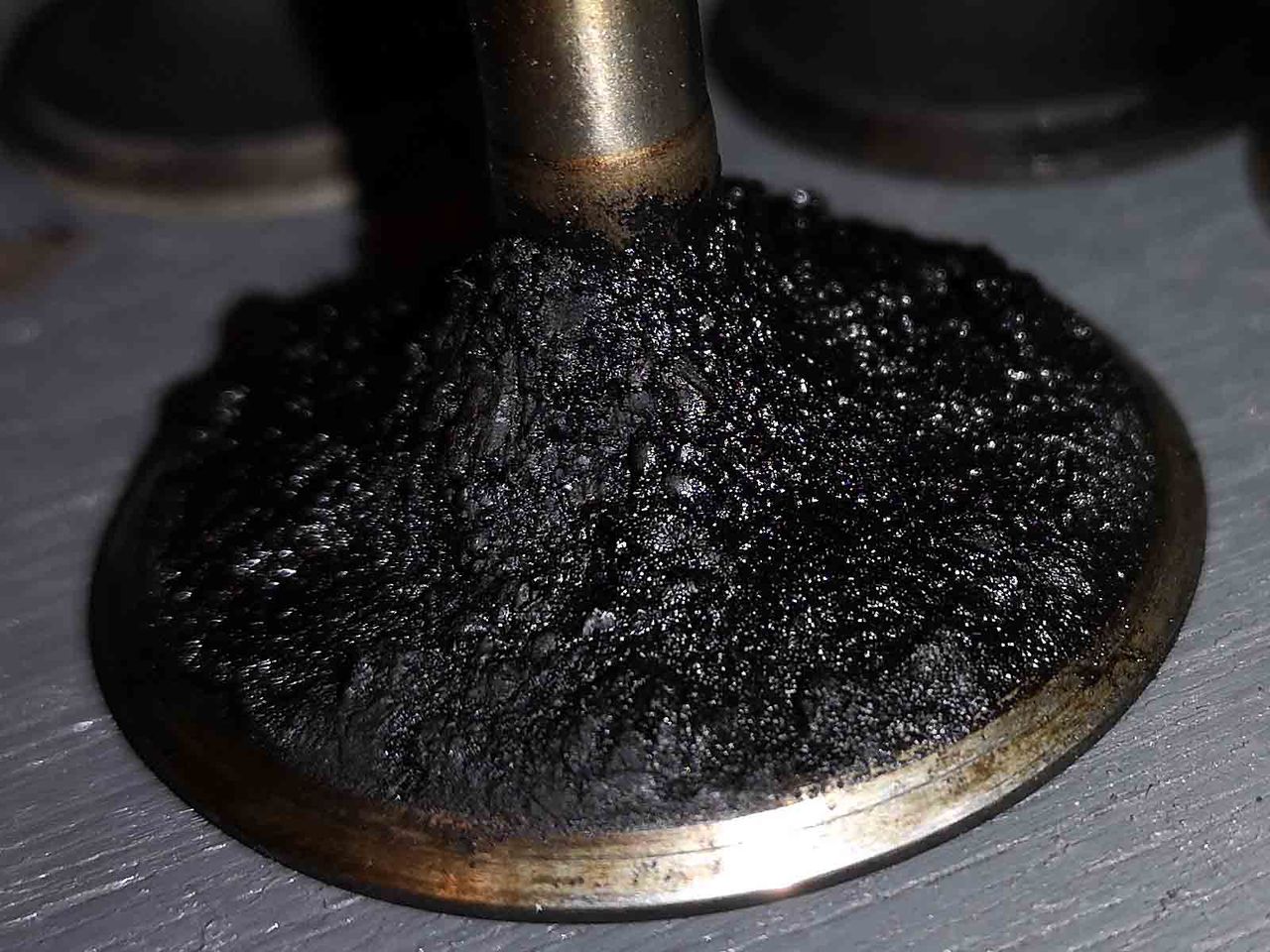

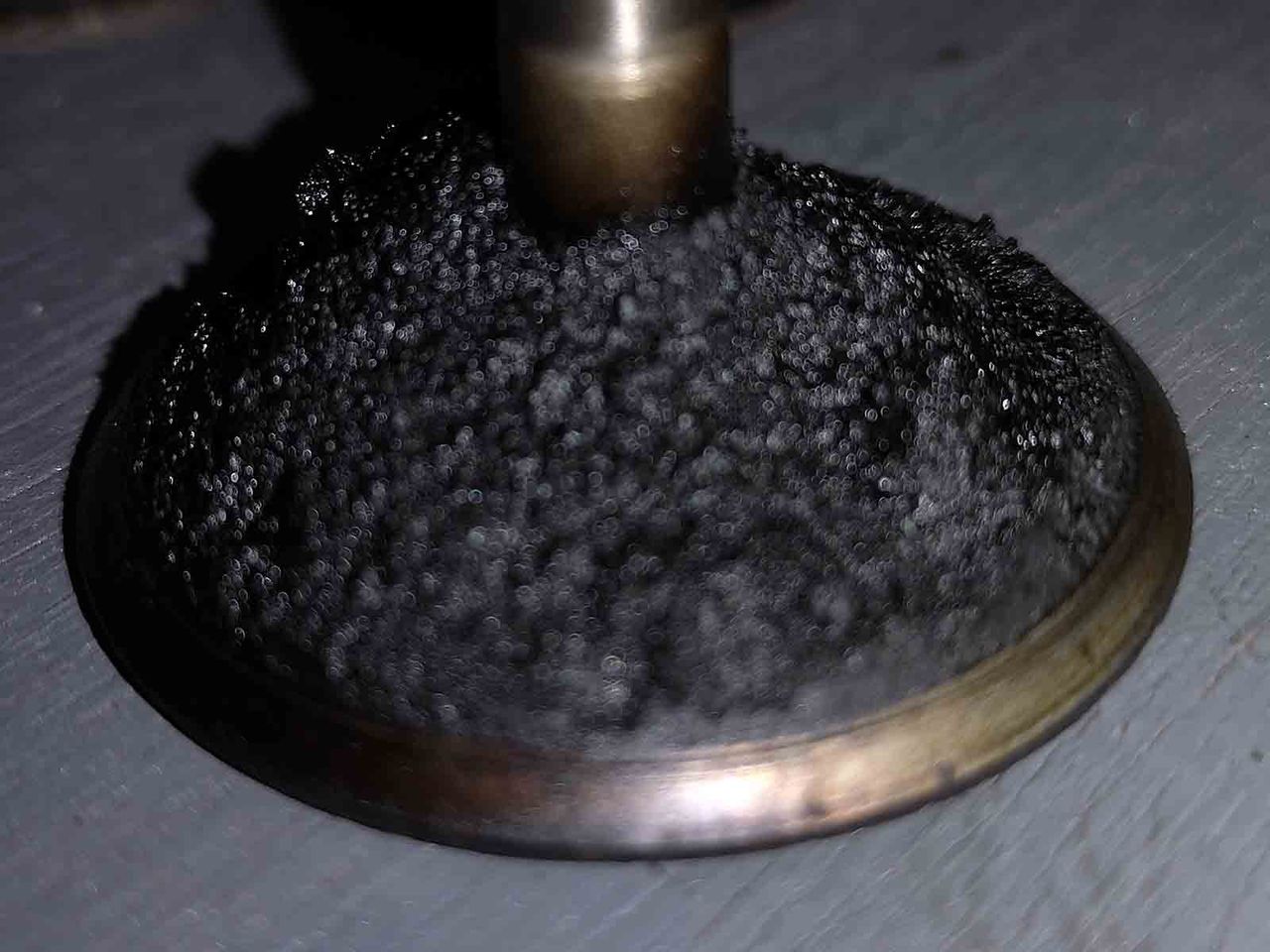

バルブの傘に経験したこと無いつか見たことないほど大森カーボンw

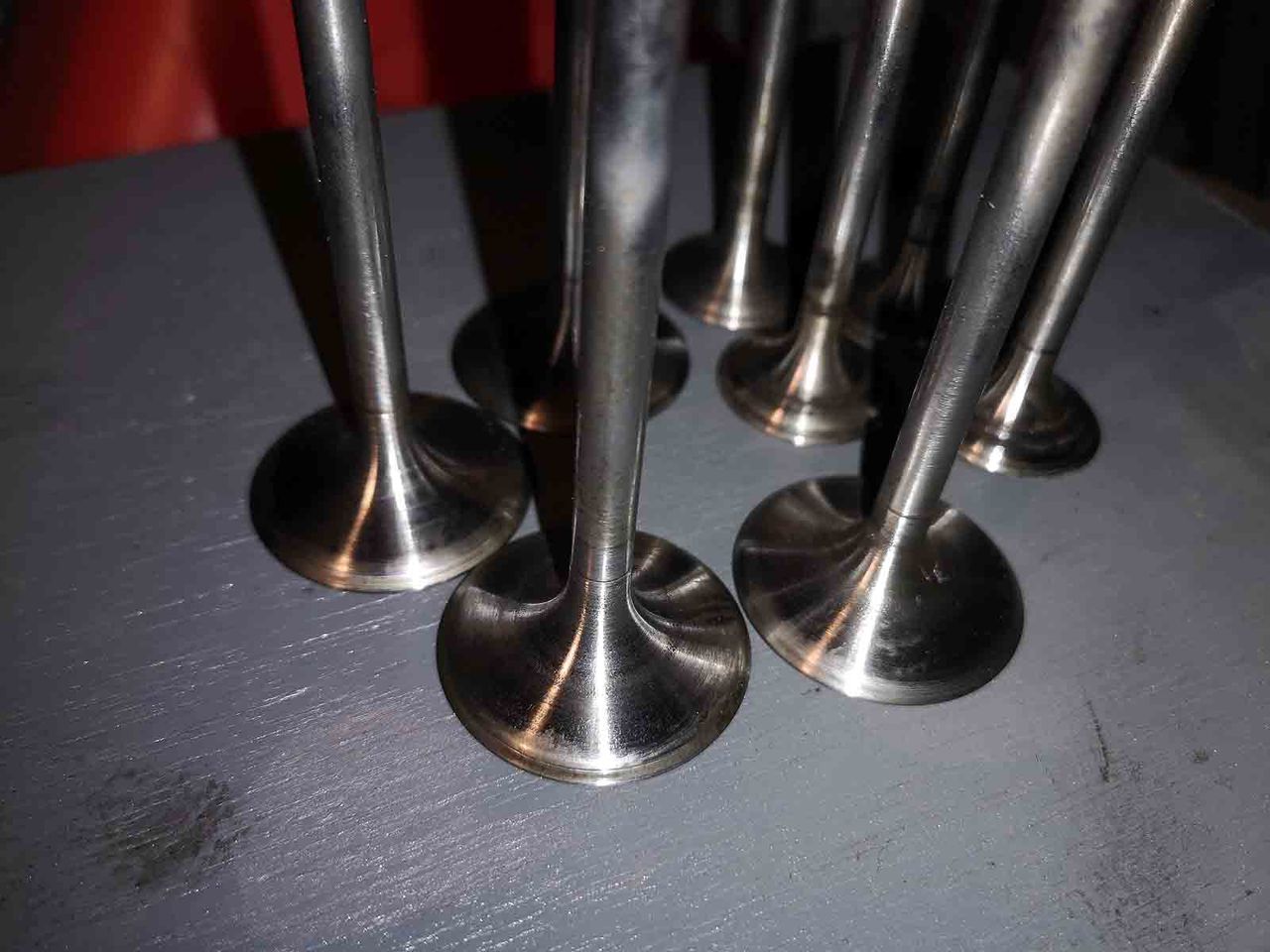

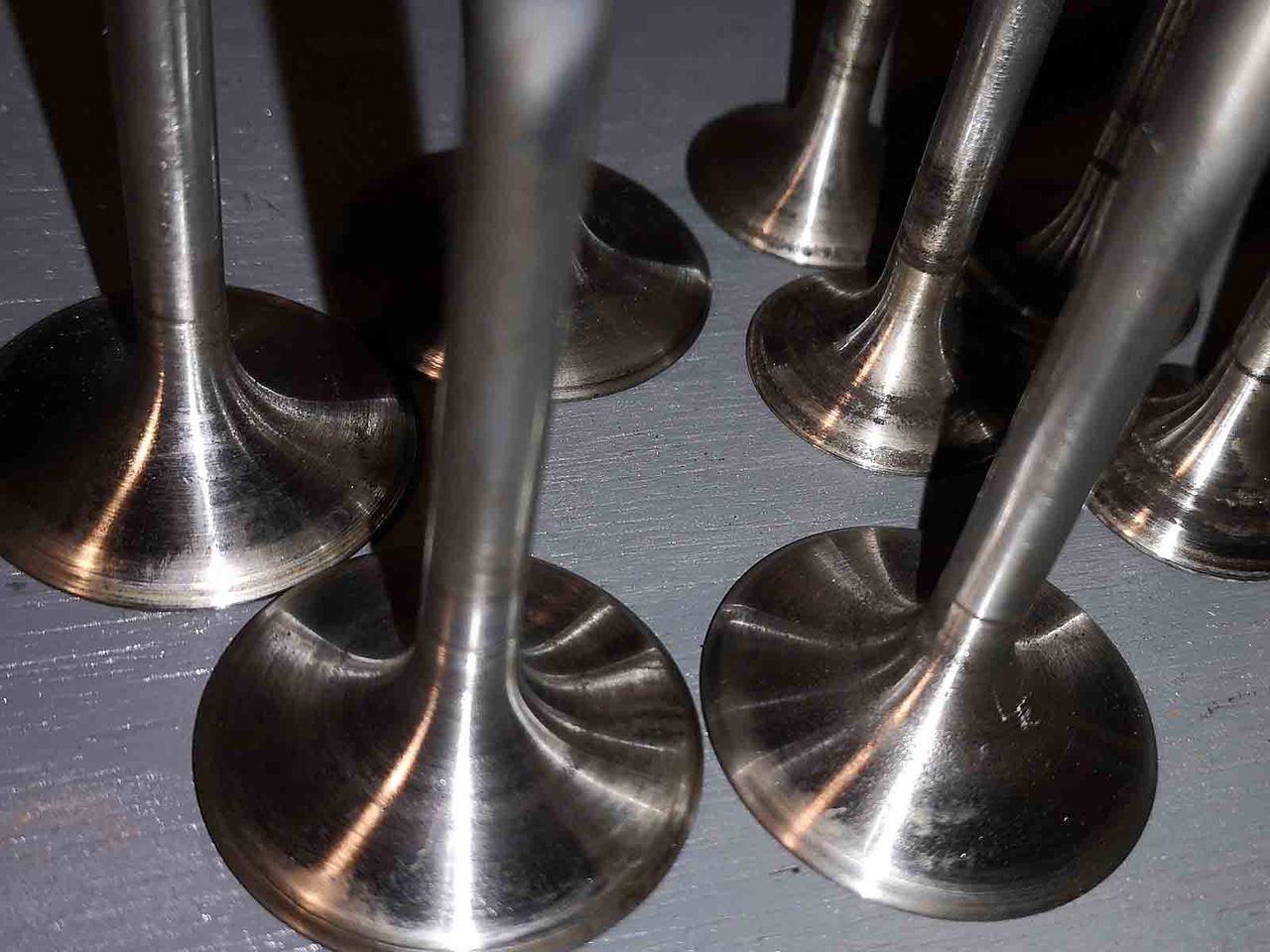

ボール盤にチャックしてまずヤスリ、っでペーパーで綺麗にしますな。
30年以上前の日産純正リップシールて 黒いヤツ、それ以降は液状G/K
と同じようなベンガラ色なんだが、このL20Bは黒いリップシールが
付いてて、外す時に割れるぐらいの劣化でカッチカチでしたから
OIL下がりもboostして消化不良が傘に積もりに積もったて風味ですな。

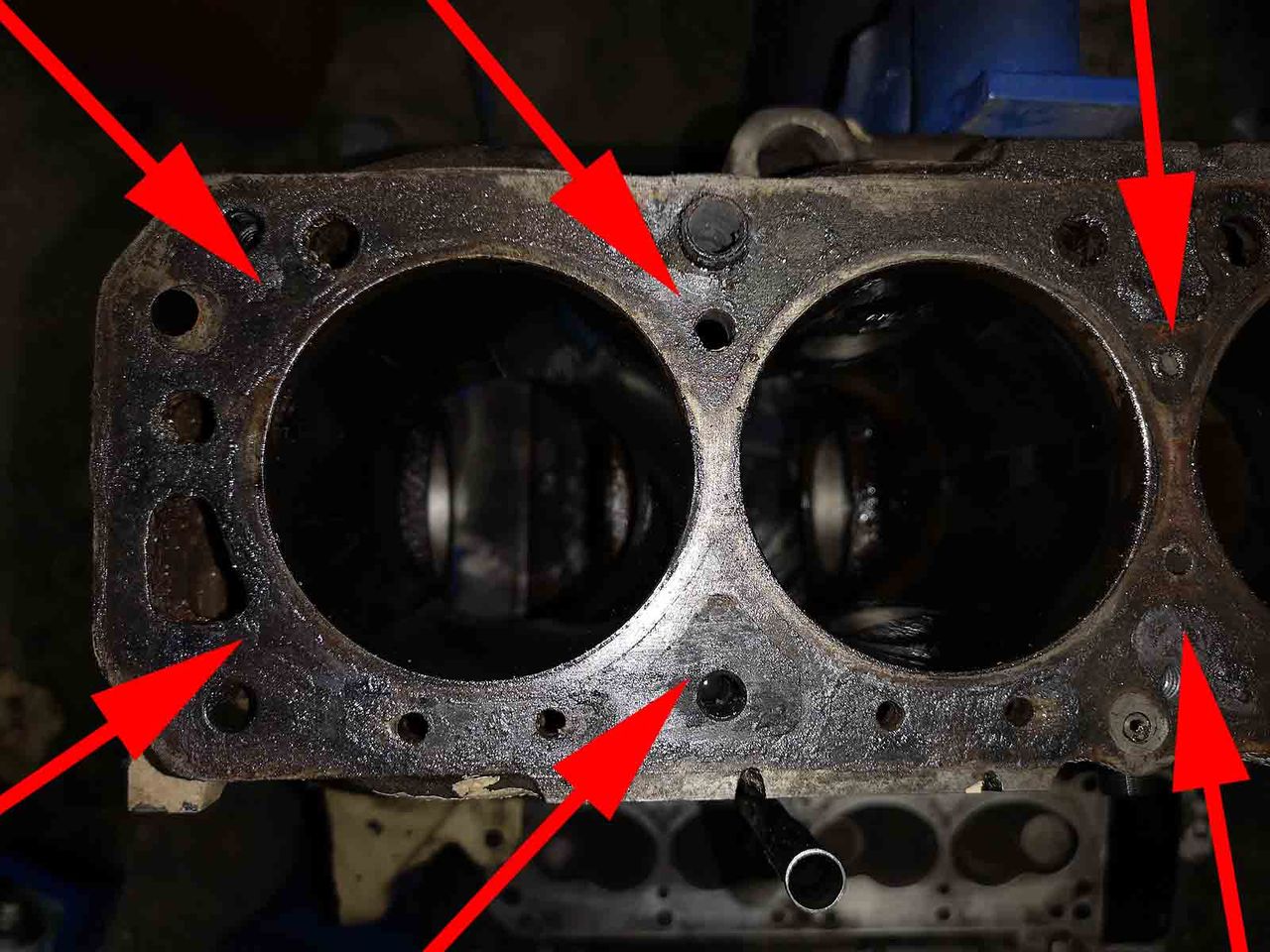

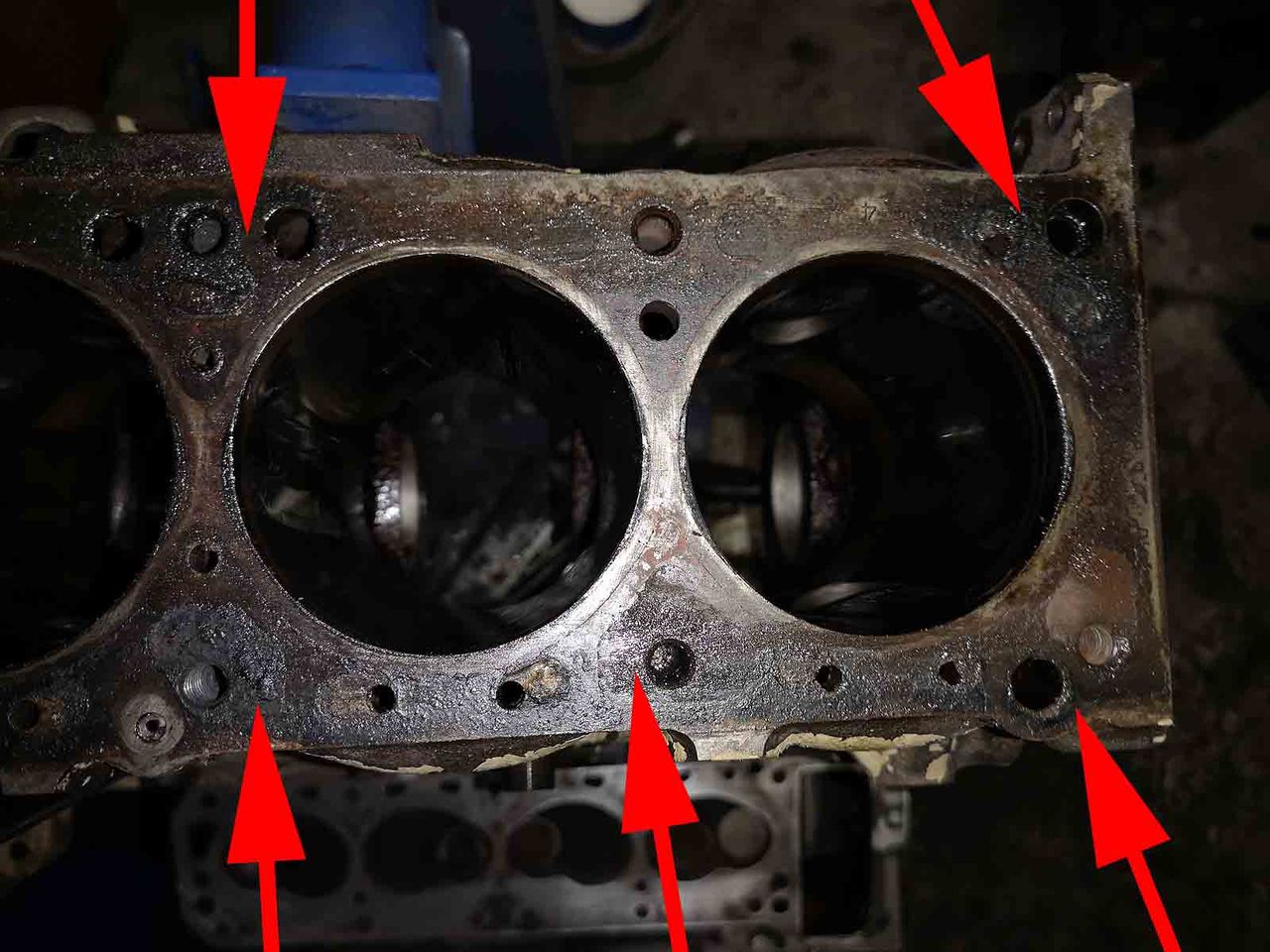

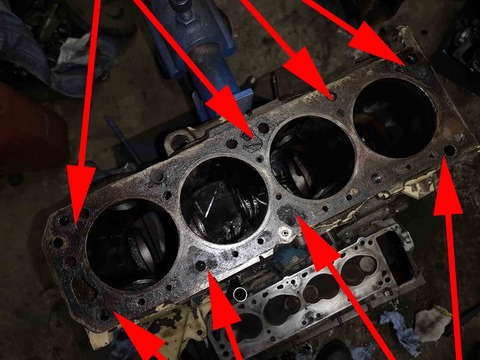

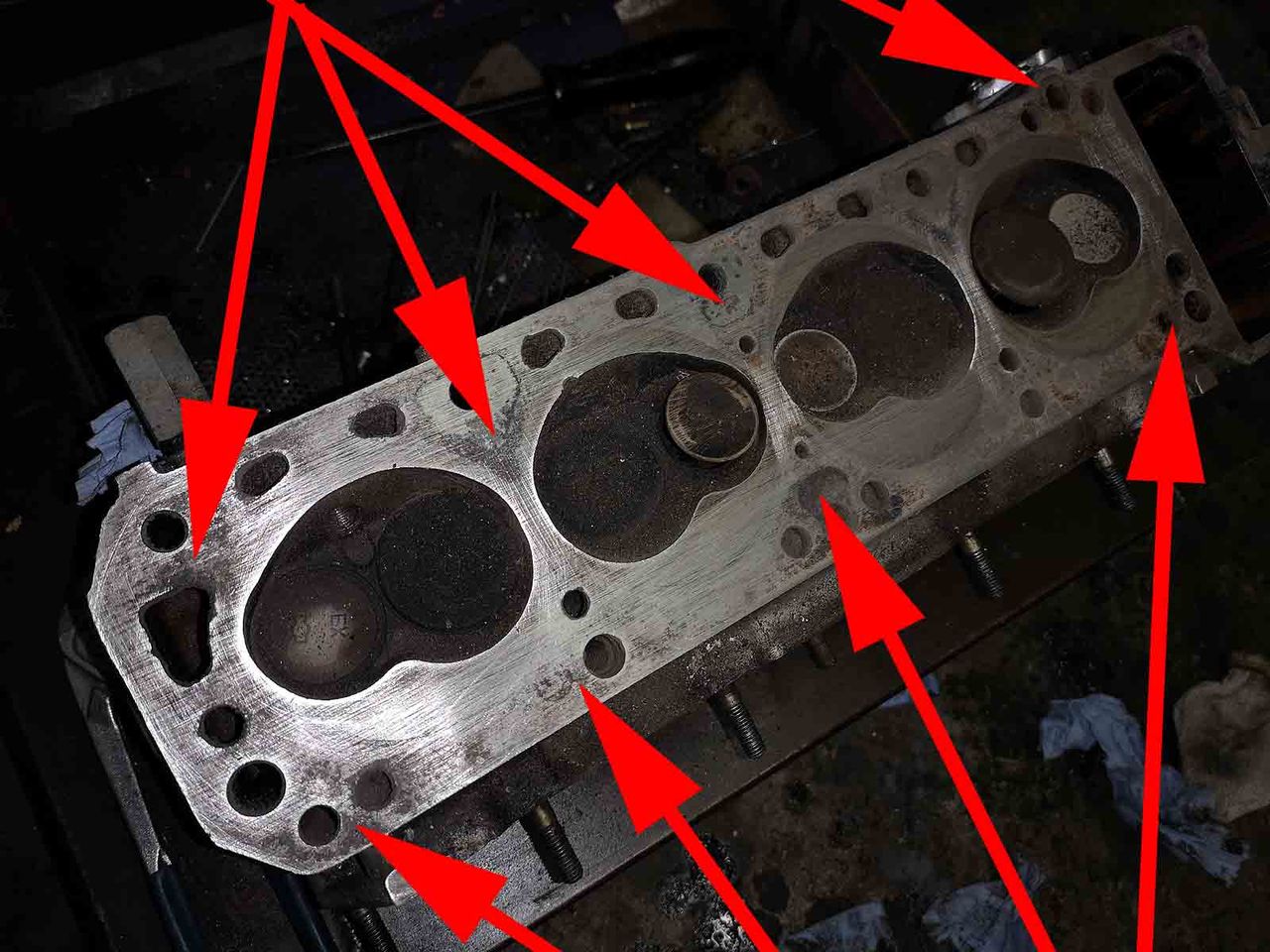

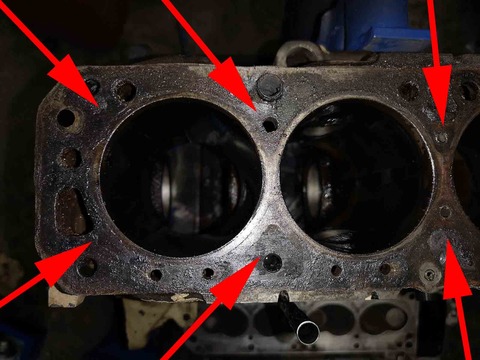

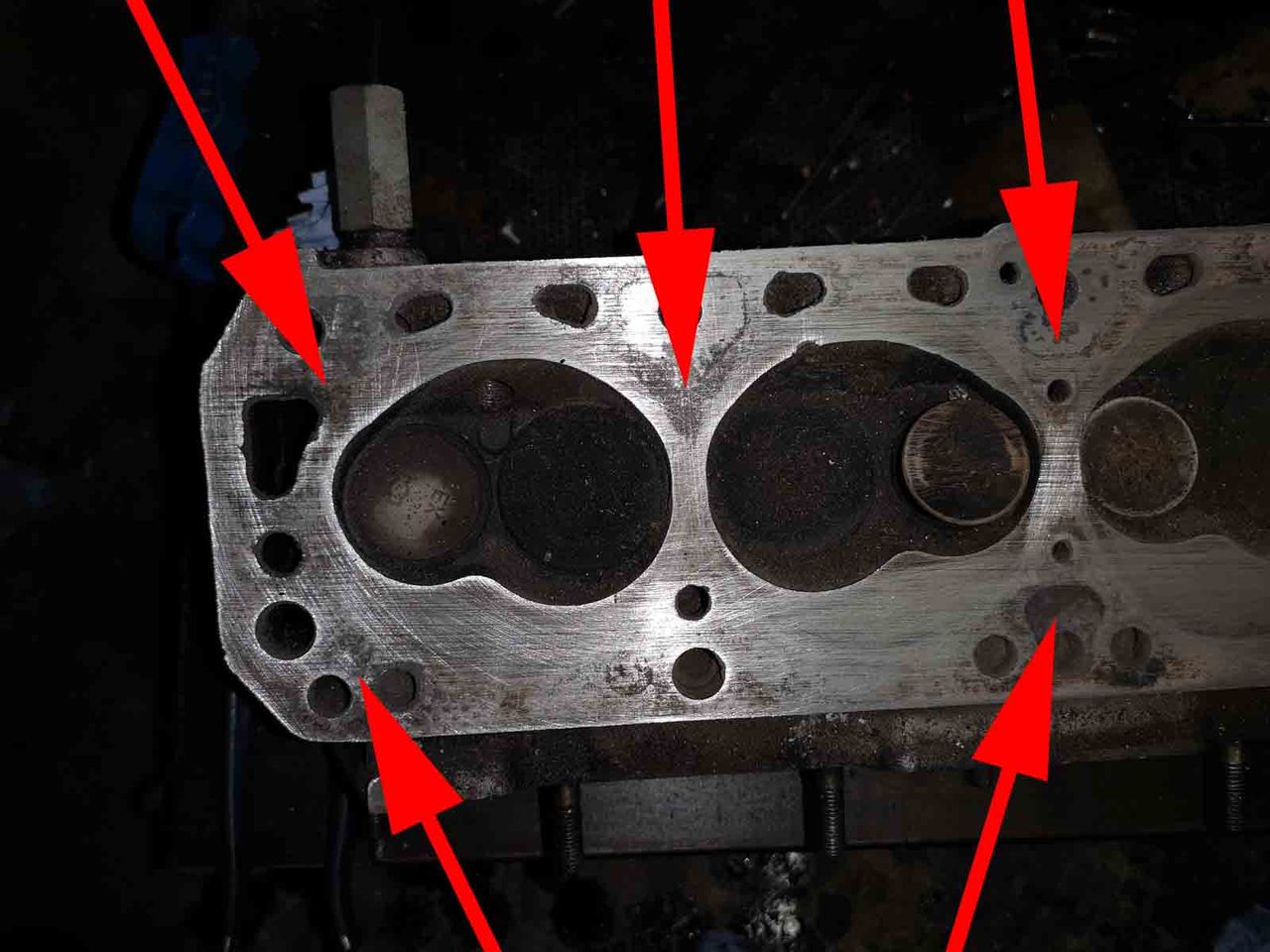

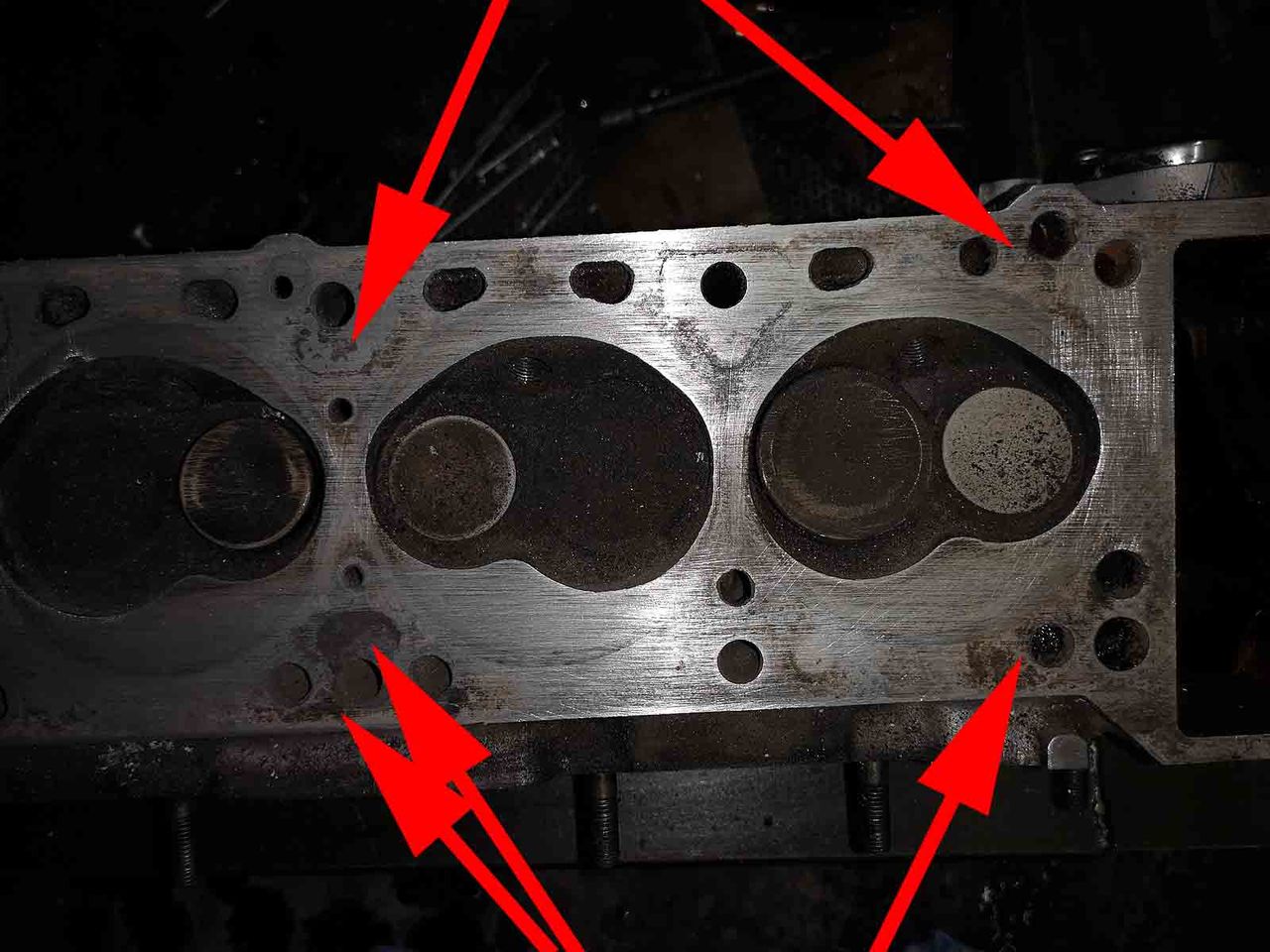

赤矢印はヘッドボルト周囲の虫食い、このまま組めません組みますと
もれなく水漏れケテーイなんで最少面研を


に依頼します。
加工内容とパーツは以下。。。。。

・89¢亀有鍛造ピストンkit C/H38.1mm
・L20Bボーリングホーニング
・L20B 147mmコンロッド フルフローブッシュレス
・L20B クランクシャフト スピル加工
・ブロック上面面研 最少
・ヘッド下面(燃焼室側)面研 最少

次回腰下組付け、クランク、ピストン、コンロッド、でございます。

【 720の有名人のナカーマの620のL20Bを預かった2/20 】



724712
L20B-block
052
048
200
217
156
142

L型エンジンは丈夫だw
Lは4気筒も6気筒もそうだけど数十年経過したエンジン、バラすと
んまあこんな素敵な風味なってますな。
ヘッドG/K周囲からOILと水漏らしてていよいよ、て感じでお預り。
症状現す惨状なってるブロック上面とヘッド下面は、特にヘッドボルトの
周囲が腐食、虫食いで陥没してますな。
基本ブロック、ヘッドはあんま面研しない主義なんだがさすがにコレはw
それとご予算の関係でできれば財布に優しいピストン再使用とか
おながいされますたがちょっとそれは、、、w
Zエンジン系のシリンダーブロックは経験上、89¢で何十基も
ボアアップしたんだが1度も穴開いたことは無い。
ただしもれなく40年ぐらいは経過してますから保証とかはできないんだが
思い切って 89*86>2.139cc、2.1リッターにすることにしますた。
既に加工は上がってきてるんで今週辺りから組んでみよう。
