【 結局intakeシートリング全部入換えしたでw 】

 で約1か月前降ろしたW53ヘッド、見立てでは3番4番のシートリングは使えねえから入換え必須だぬ、
とか思ってて NAPREC 名古屋君に直してもらうことになりさあこれから加工するぜ!、て時に
「あーコレシートリング全部入換えするわ」 と内燃機屋目線でコクられますたw という見立てに変更。


h-5
h-8-3
h-7-2
h-6-1
h-9-4

ここまで画像は、シートリングとポートの内取りしてあって段付きだけはリューターで
先に取っておこう、と専用テーブル(ビールケース、とも言う)にリューター用意して置いたトコロ。
光明丹 シートに付いてんだが、シートカット後にこーしてフェースとの当たりを
確認するんだな、加工屋の常。
エロエロこの後につっかえてますからww、さっさとやってしまう。
超硬バー>ラビン、でテキトーに仕上げる、っでエアでチョン、wいやゴミを飛ばしてから
細目のバルブコンパウンドでラッピング、コレはタコ棒で15回ほど軽く叩いてすり合わせでおk、
おまいらの中にはラッピング汁のに 涙目顔真っ赤で必死にやるヤツいると思うんだが
ちょっぴり当たりが付けばエエんですな、と俺氏は教わりずっとそーしてますが
それが問題になることはありますん。
昔修理屋勤めてた時、バルブ曲がったヘッド降して直すのに新品バルブですから
アホな上司に 「ヲイ、バルブコンパウンドどこよ?」 て聞きますと
「なにそれおいしいの?」 ww、とか言われて乗用車の中古車商品化整備修理とかだと
そーゆーのは必要無いらしい、つか知らないみたいだった、アホ上司乙!w
ラッピングヲワタら洗浄して組付けんだけど、交換したusedなL28バルブ、フェース研磨は
してあるんだが、見た目に鋳肌ミカン肌は嫌なんでボール盤に加えてちょっと磨きますな。
ラッピングするんならこっちのほうがデンデン完成度とかは見た目含めてエエですなあ。
8本こー汁のに30分ほどしかかかんねえ支那ー。


h-30-1
h-2-2
h-3-3
h-1-1
h-29
h-33
h-32
h-34
h-31
h-35exs
h-36ins
h-37
h-38
h-40
h-39
コンパウンド付けてラッピングしたシートとフェースには粒状のザラ付いた感じに
画像はなっていると思う、いちお矢印も付けといた。

名古屋君、ヘッドを眼前にしてたぶんマンドクサww、てこともあると思うんだが
「バルブガイド交換しないよ」 て最初言われまして、俺氏、ヲイヲイそもそも
40万㎞ぐらいでそんなにシートとフェースダダ減りしてOIL、ステムから落ちてんのに
ガイド減ってねー訳なかろうもん、と叱ってバルブガイドは社外純正の鋳物を打ち換える、と。
実際、8mmのシリンダーゲージとかは持ってねえですから測りようも無いんだが
デジマチック上では6/100mmステムの上部は摩耗、リップシール開いてるわけですから
ガイドが摩耗してないてことはないはずで、今後も40万㎞ぐらいを想定ww、俺氏が
絶命したとしてもずっと元気に5速/6000rpmで踏みっ放しにできないと困るんだなw

いちおも1個手持ちの全く同じW53インジェクションヘッドに摩耗したバルブと
今回組むL28usedを バルブガイドに挿してmaxリフトぐらいのところで
バルブをグイグイ動かしてみると、、、、、気のせいかもしれんが振れは大きい、、、
ようなキガスw、いやー測れねえからワカンネ、でもエンジンパーツは組み合う相手も
同じく摩耗、疲労するはずですからこんな機会には交換必須だよなjk?

加工屋さんが居ねえと俺氏のようなハンパチューナーww、とか存在意義すらありませんから
毎度面倒な加工とかやってもらってマヂ感謝ですなあ。
NAPRECとダイヤモンドの皆さんには頭が上がりません、いっつもアリガツゴザイマス~~

画像とtextは昨日のなんだが、今日はヘッド全部パーツ付けて載せられるところまでは
終わらせたい、今からやるんだけどw

---------------------------- LINE -----
あっ、問合せとかはLINEでおk、
IDは2ちゃんねららしく
           2get7743
なんでsearchしてメッセしろください。
メッセされても誰だかワカンネですから最低限、氏名だけは書いてなw
----------------------------- LINE -----

http://magic-rpm.com/

つべ動画
https://www.facebook.com/profile.php?id=100006745846081

gtrsss05@gmail.com

【 大物大御所特急仕事w、参ったなあ。。。 】

今現在、L24Bフルチューンを完成に向かって進行中、同時進行で330お預かり汁のに
E88燃焼室やらねーとイカンのだがいつもの2drセダンの永田君ですよおまえらw
盛大にエンジンOIL減る、1.5リッター足した、とかで尋常小学校ですから
とりま把握してる内容全部言ってみろ、とたぶん可能性としては
限りなくOIL下がりだろうなあ、という予想の元、加工屋さんに泣きながら頼めばww
融通効かしてやってくれんだろとか勝手に思い込みして預った。
内容的にはヘッド降して予想当たってれば分解洗浄組付け、
とtextで書けば単純作業なんだがw
外注出てる期間に予定のは進められるしんまあ俺氏が早く仕事すりゃあエエ訳だw

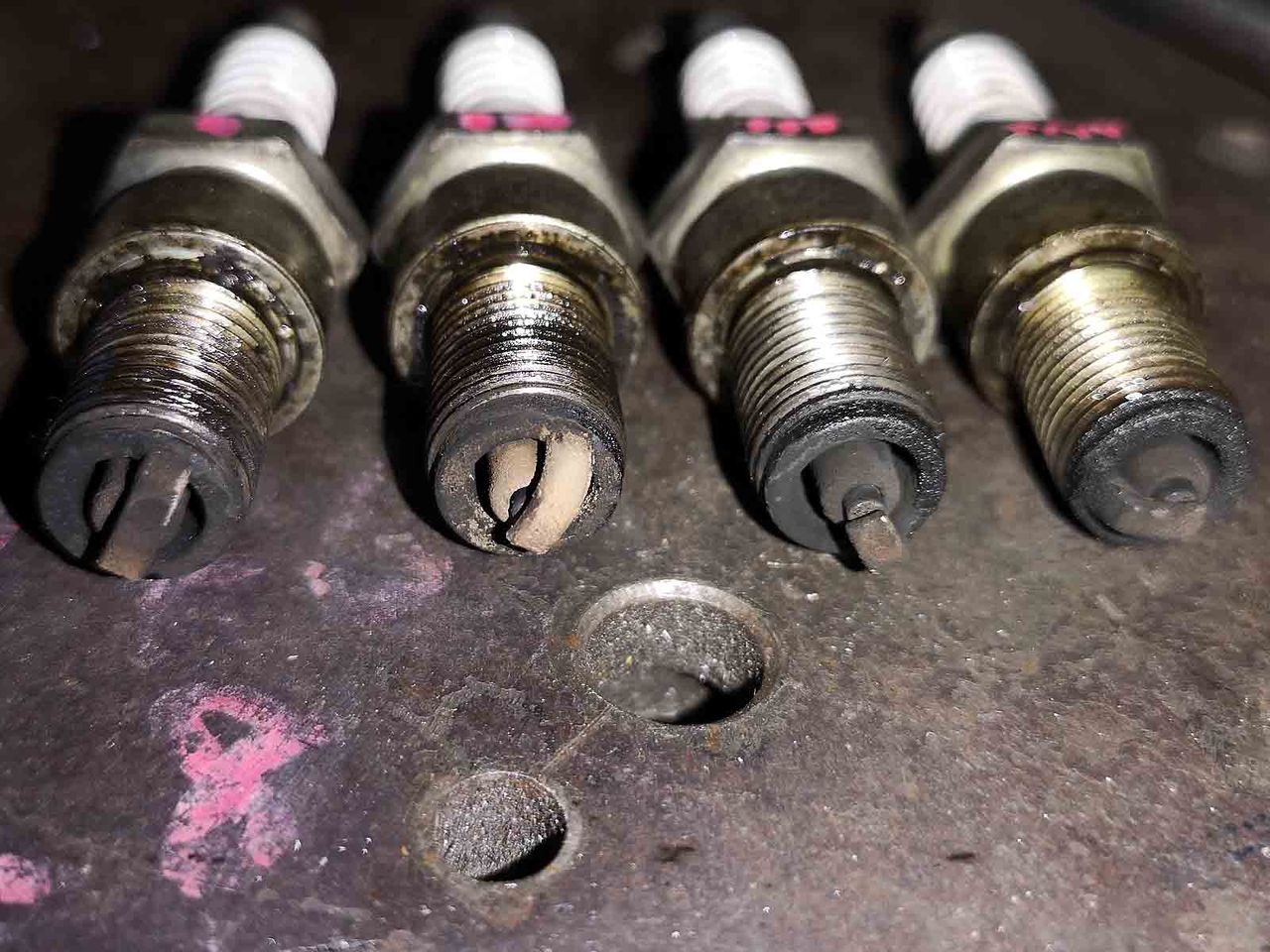

1. まず、、、プラグは語る、これ大事、以下画像

0bp7es-1
0bp7es-2
・左から順に1,2,3,4番な。

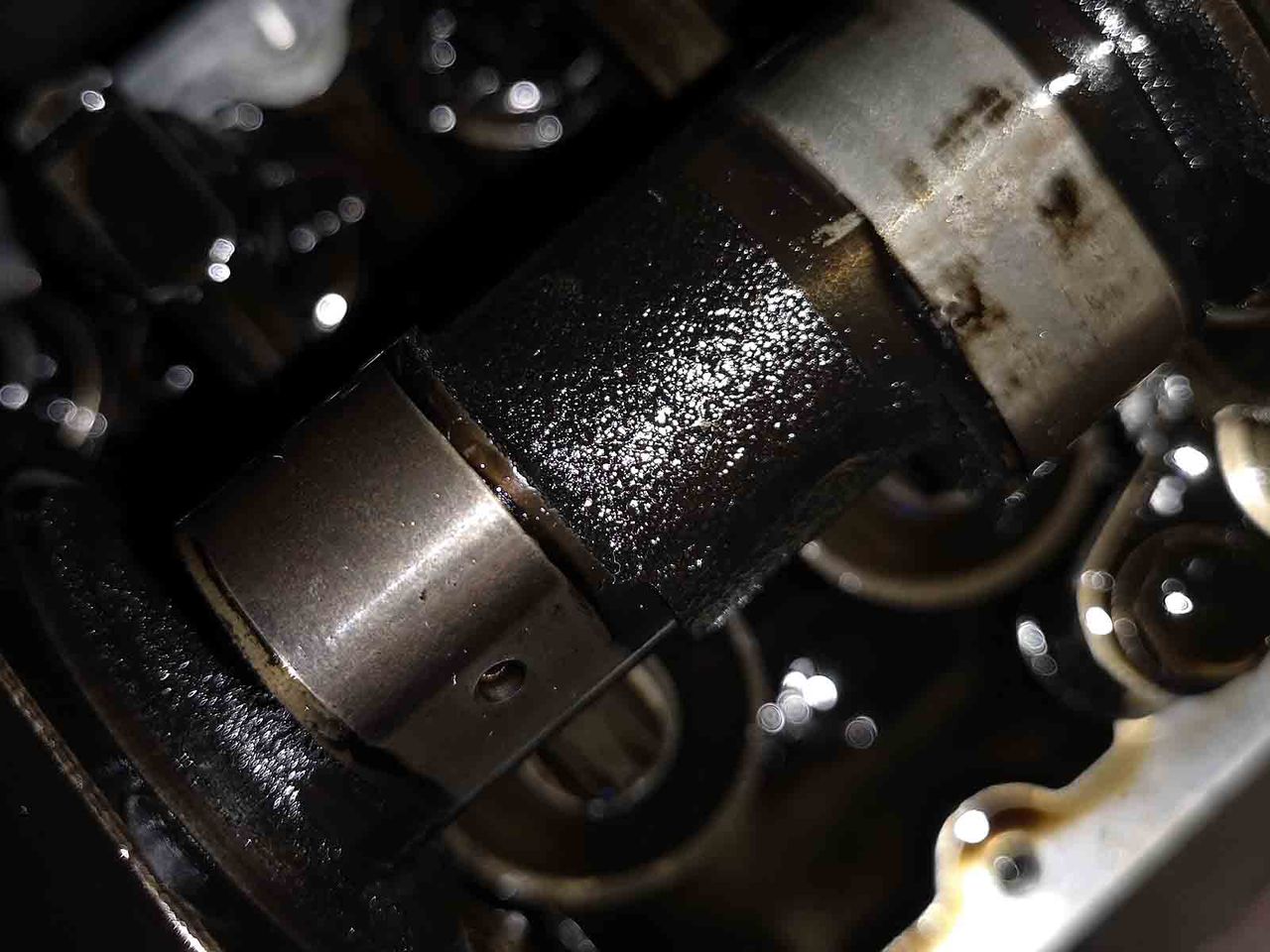

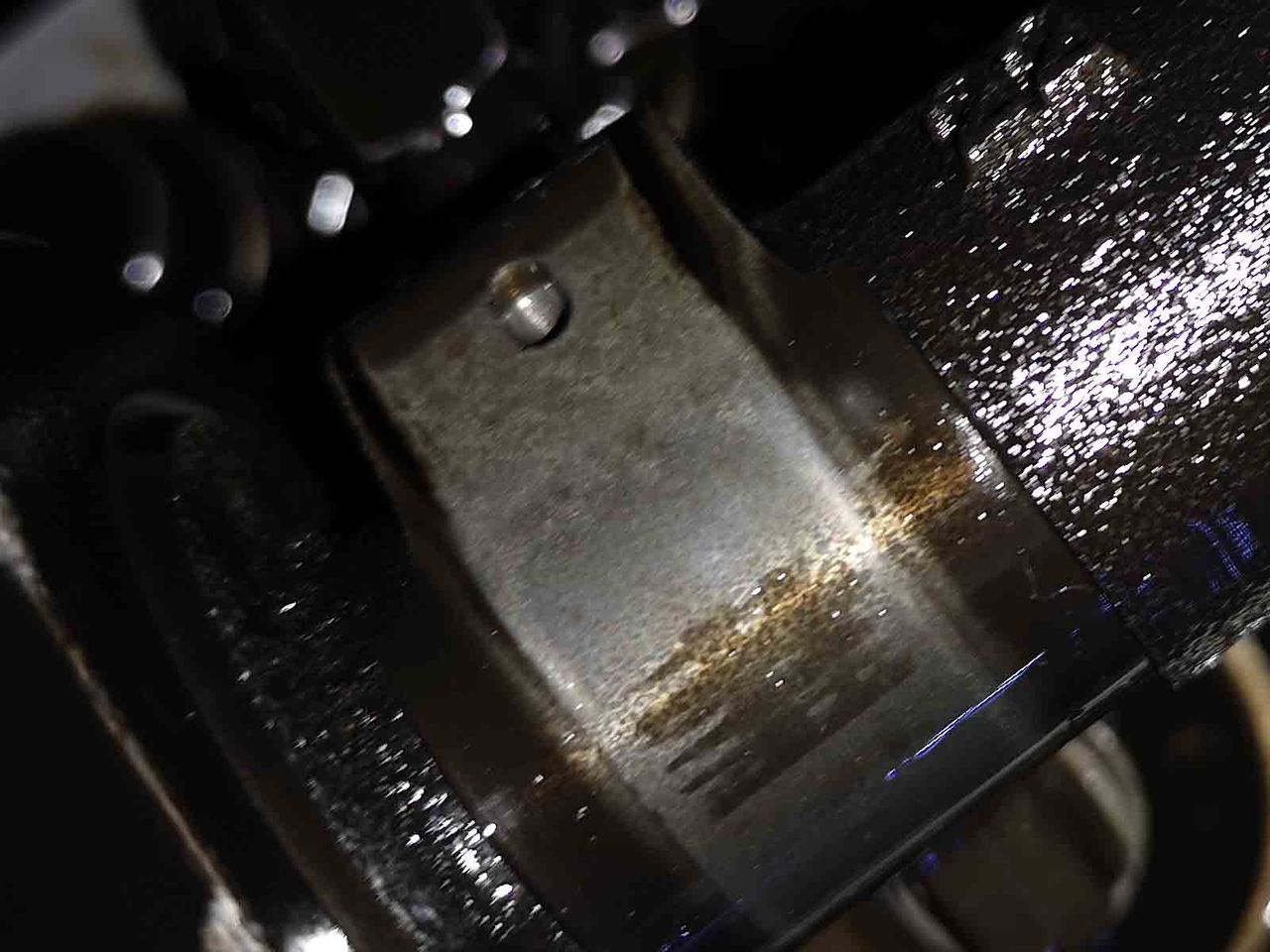

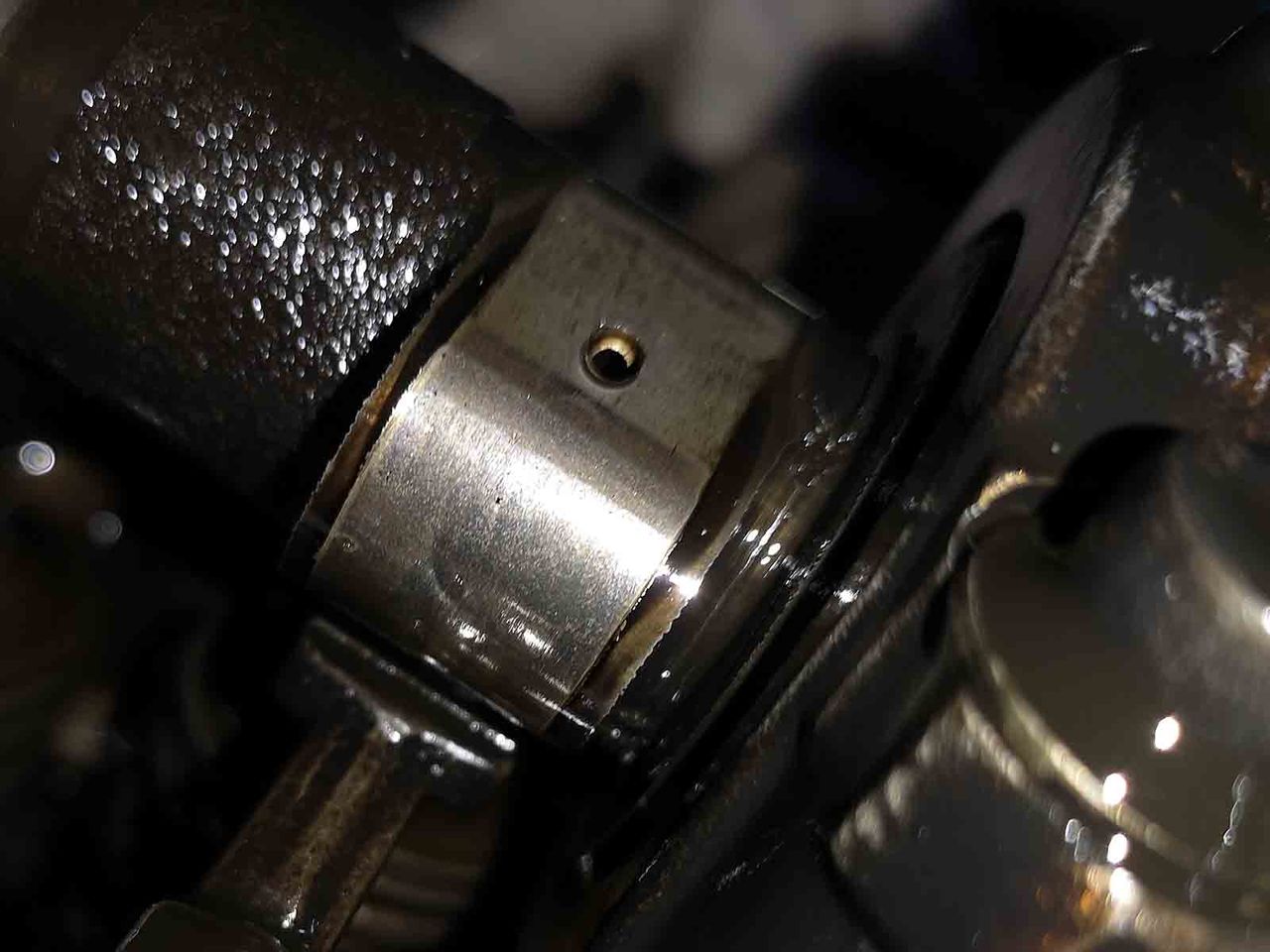

2. んでヘッド降ろす前に苦労してOILジェット追加した74カムの状態をチェック
a-315
a-316
a-317
a-320
a-318
a-319

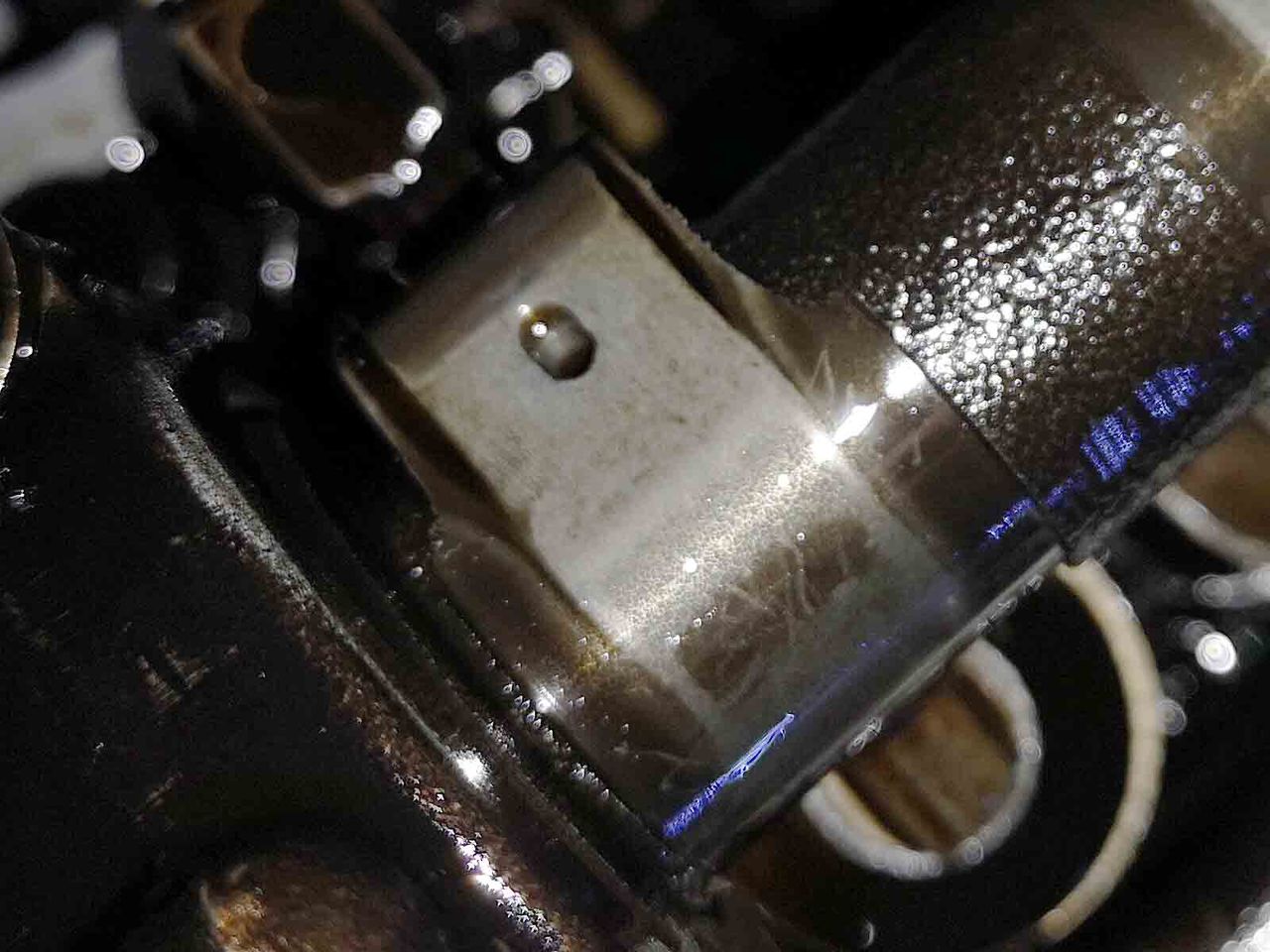

・なんたって距離走るわ5速/6000rpmで20分wwとか使い方が厳しいからカムも減るw
 ただ穴開けの効果カナーリみたいでカム山の摩耗とかは以前より断然エエですな。

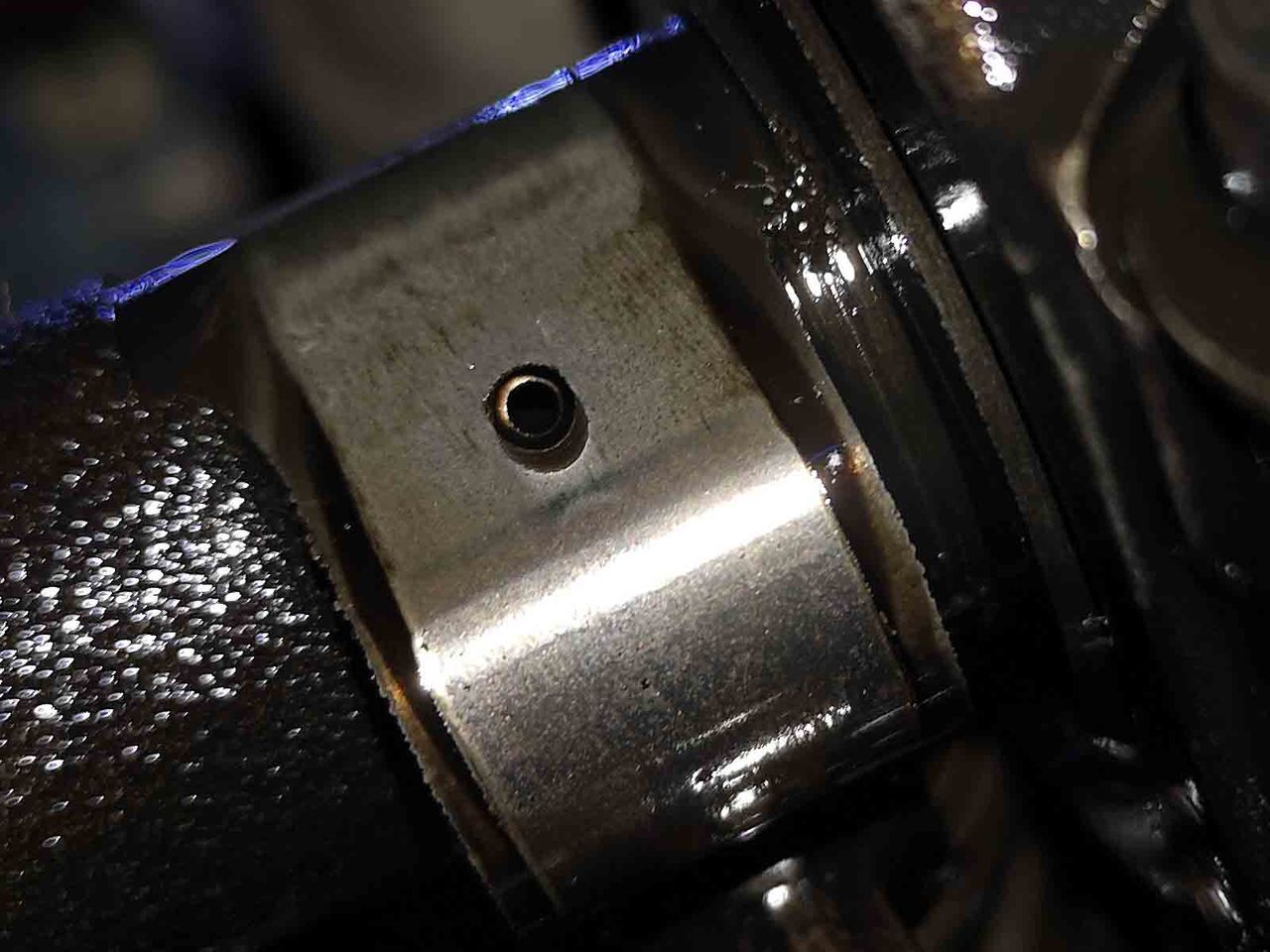

 Lのカムは閉じ終わり後にOILジェットなんで、それ残したままロッカーアーム叩く直前に
 OIL飛ぶよう、必死顔真っ赤wで超硬で穴開けした。
 L4はそんなでもないんだが、L6のカムはコレは硬くて厳しい、1回やったけどw

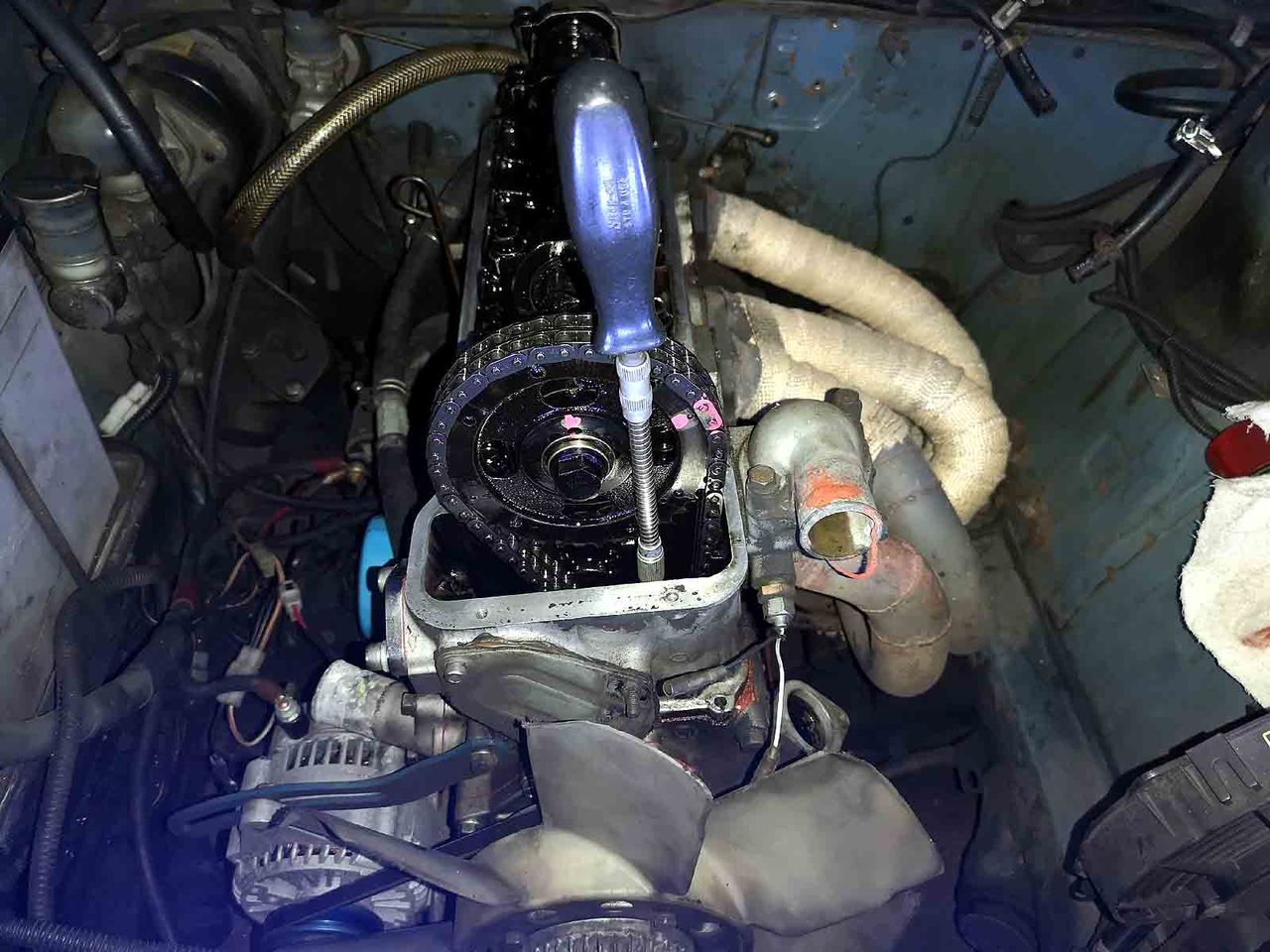

3. っでヘッド降ろす準備つか手順つかSST使ってな
b-034
b-031
b-032
b-033
b-035

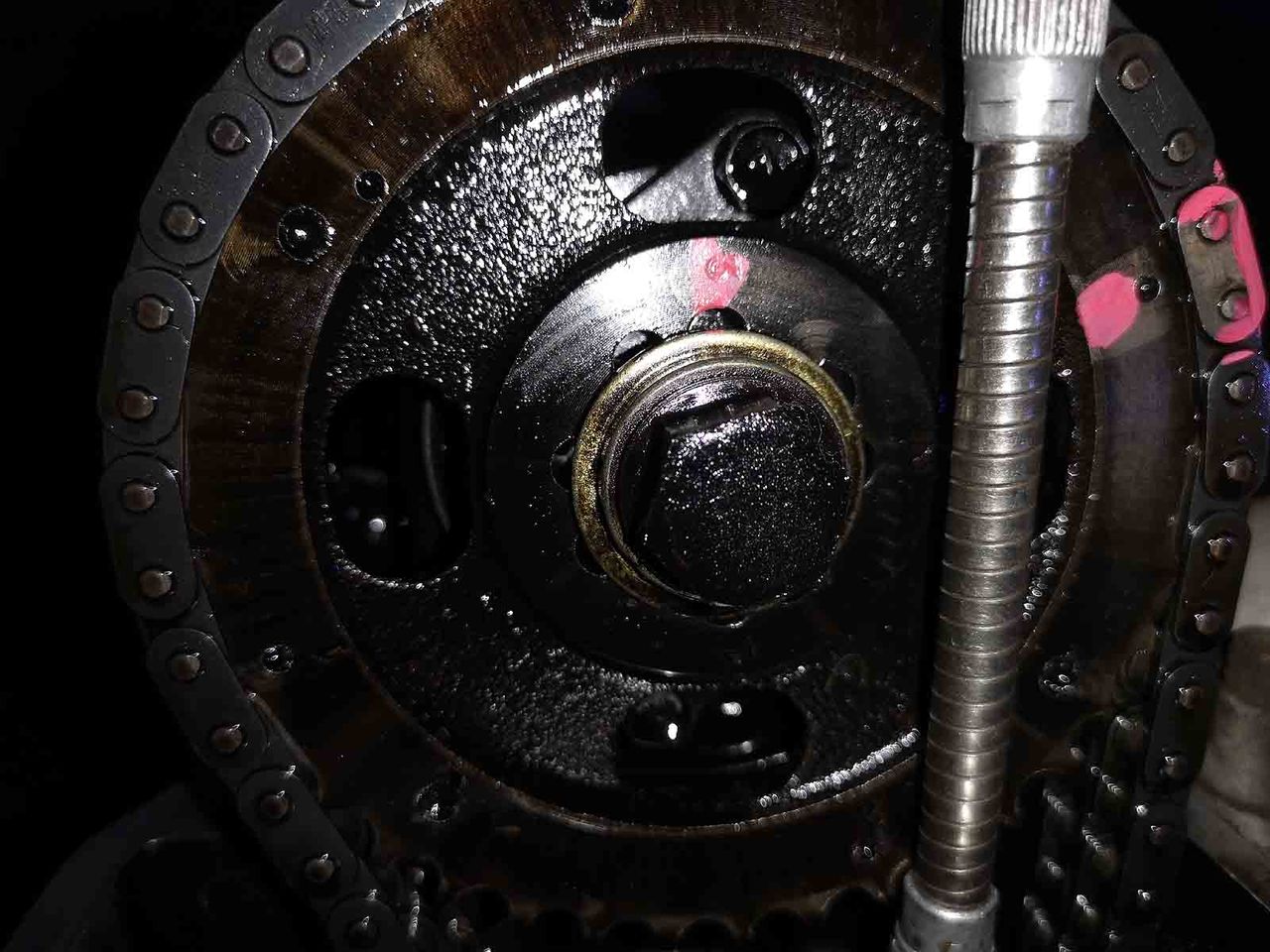

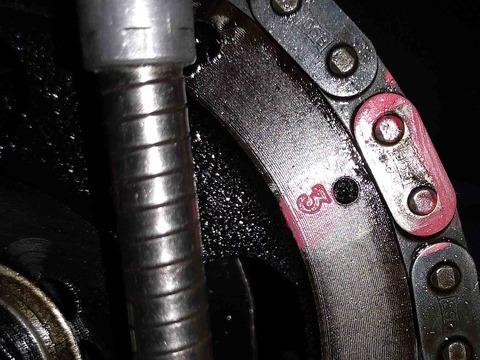

・前回、L20B/タイミングチェーン で説明した合いマークとチェーンの位置、
 コレ合わせてSST突っ込んでテンショナー飛び出さないよう先端開いて押さえる、
 っでこの状態のままクランク動かさずに全ての作業を完了させる、ニダ。
 準備ヲワタらさっさとヘッド降して原因を探る。

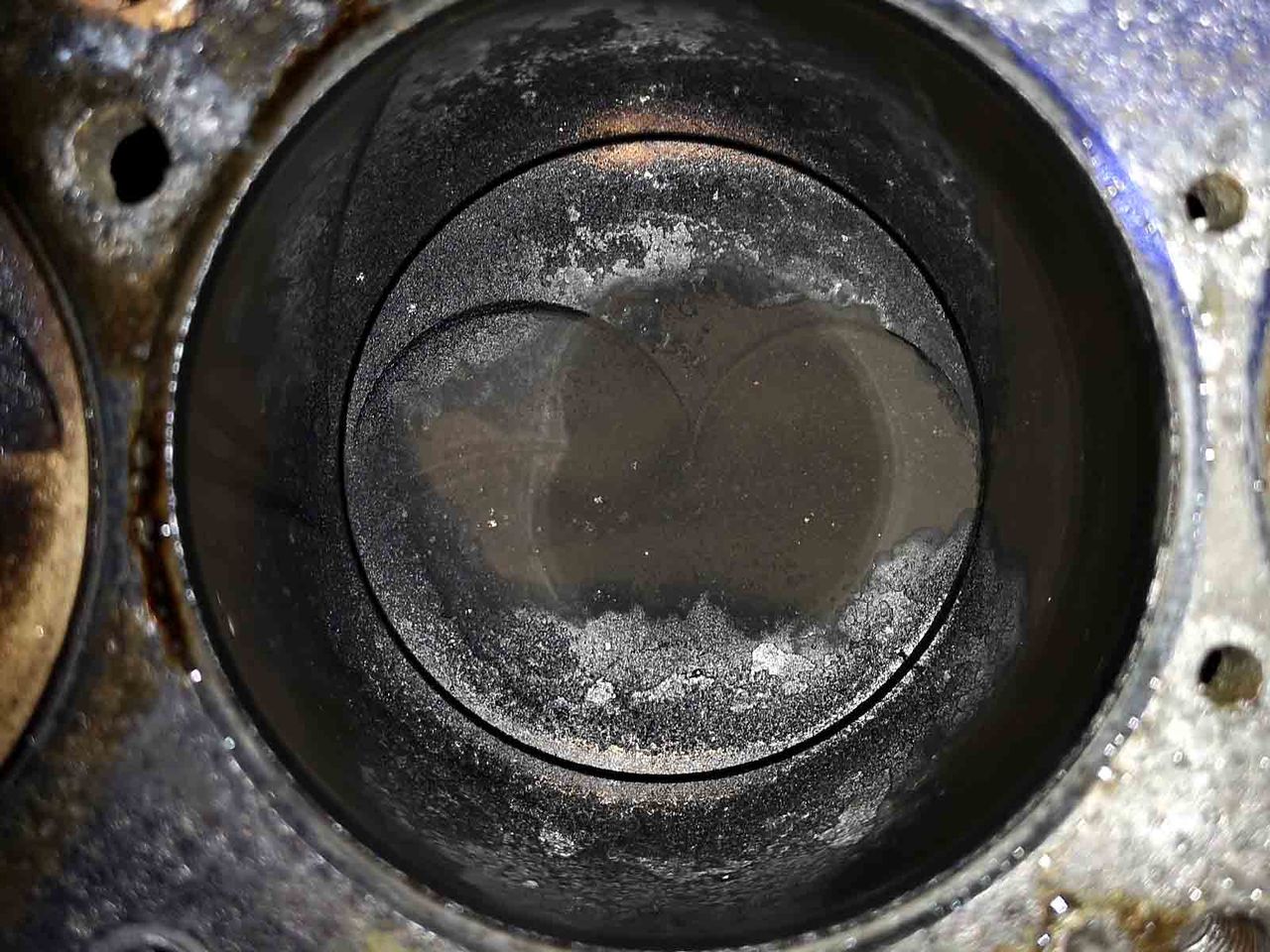

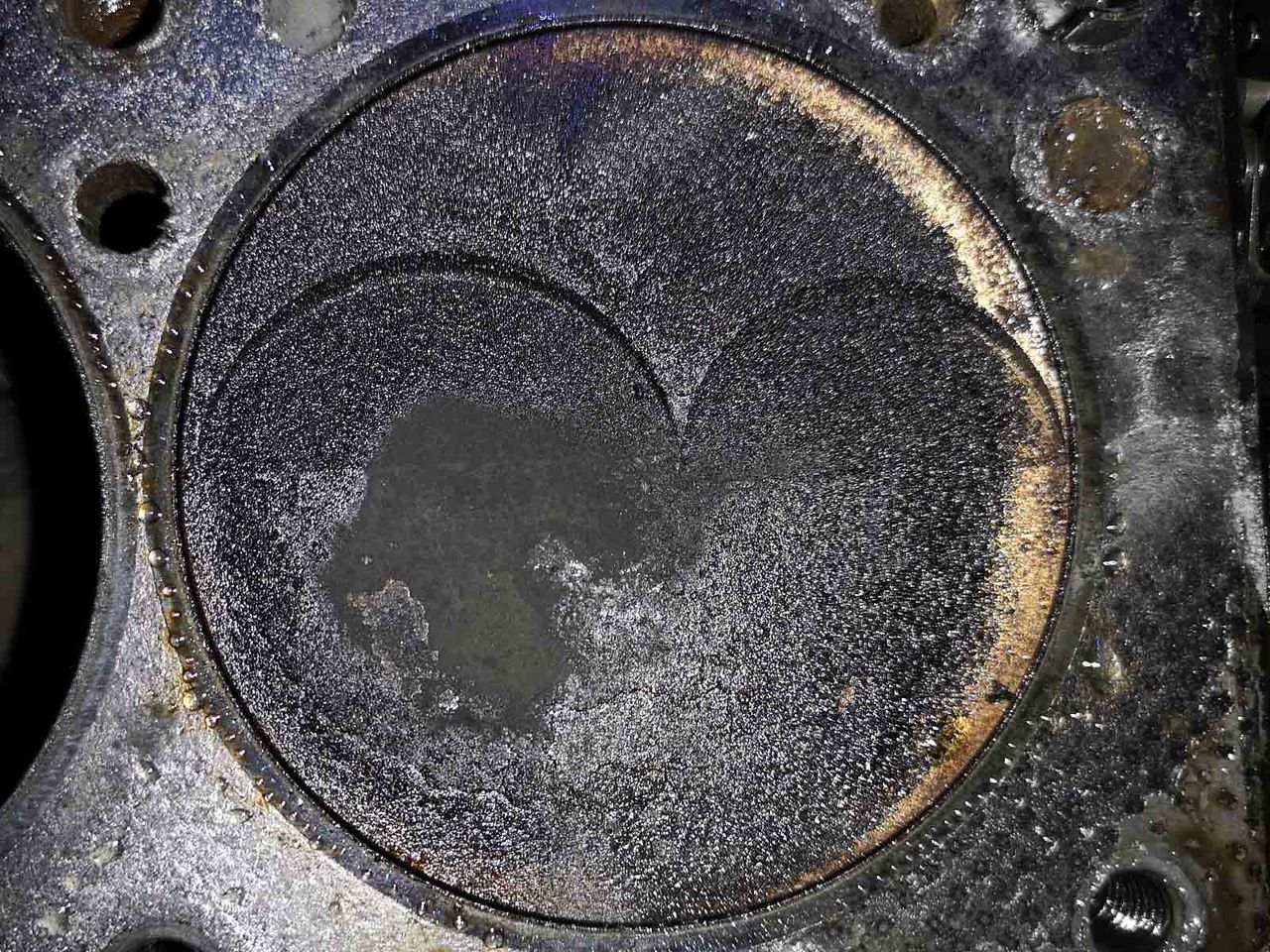

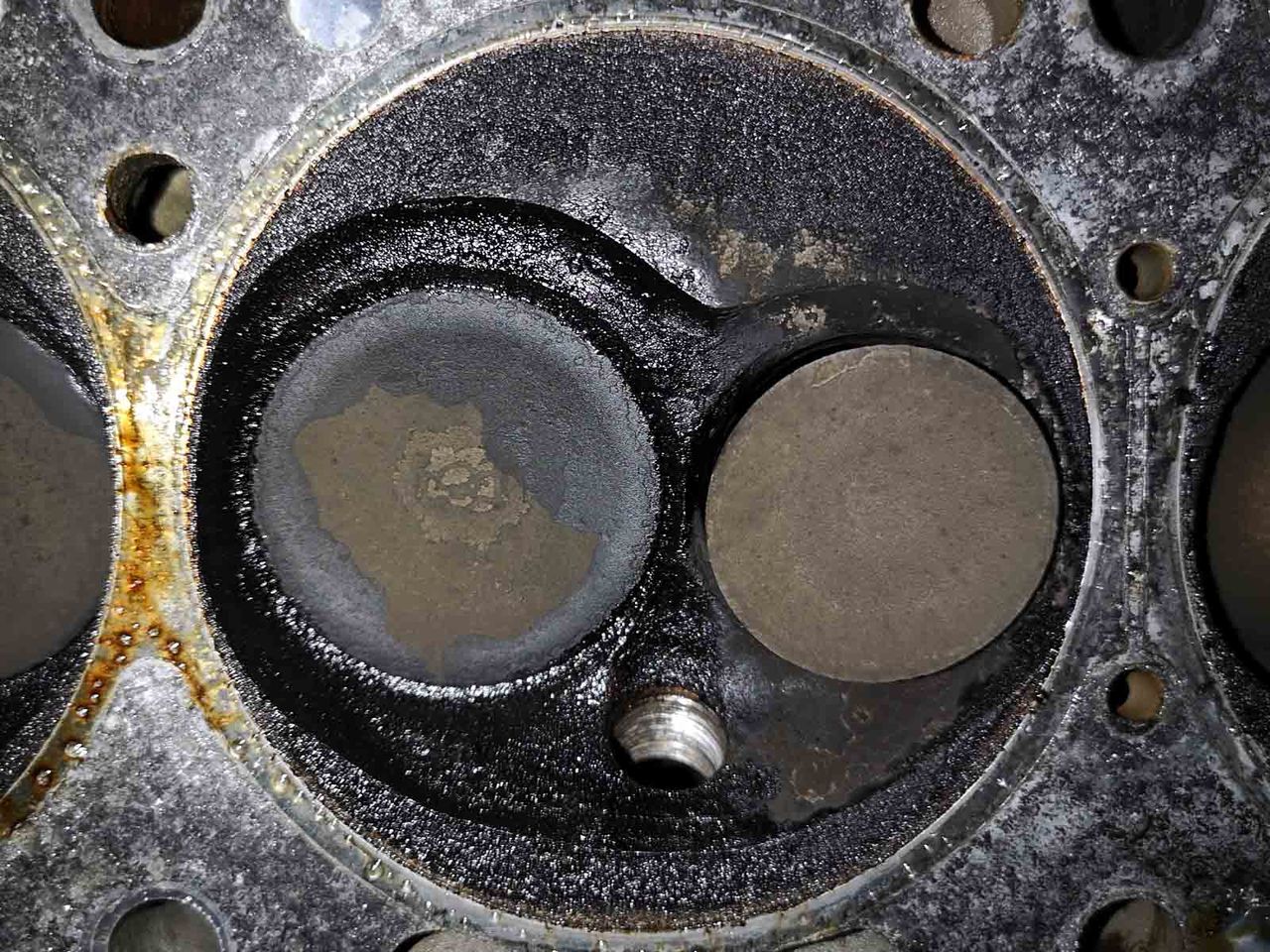

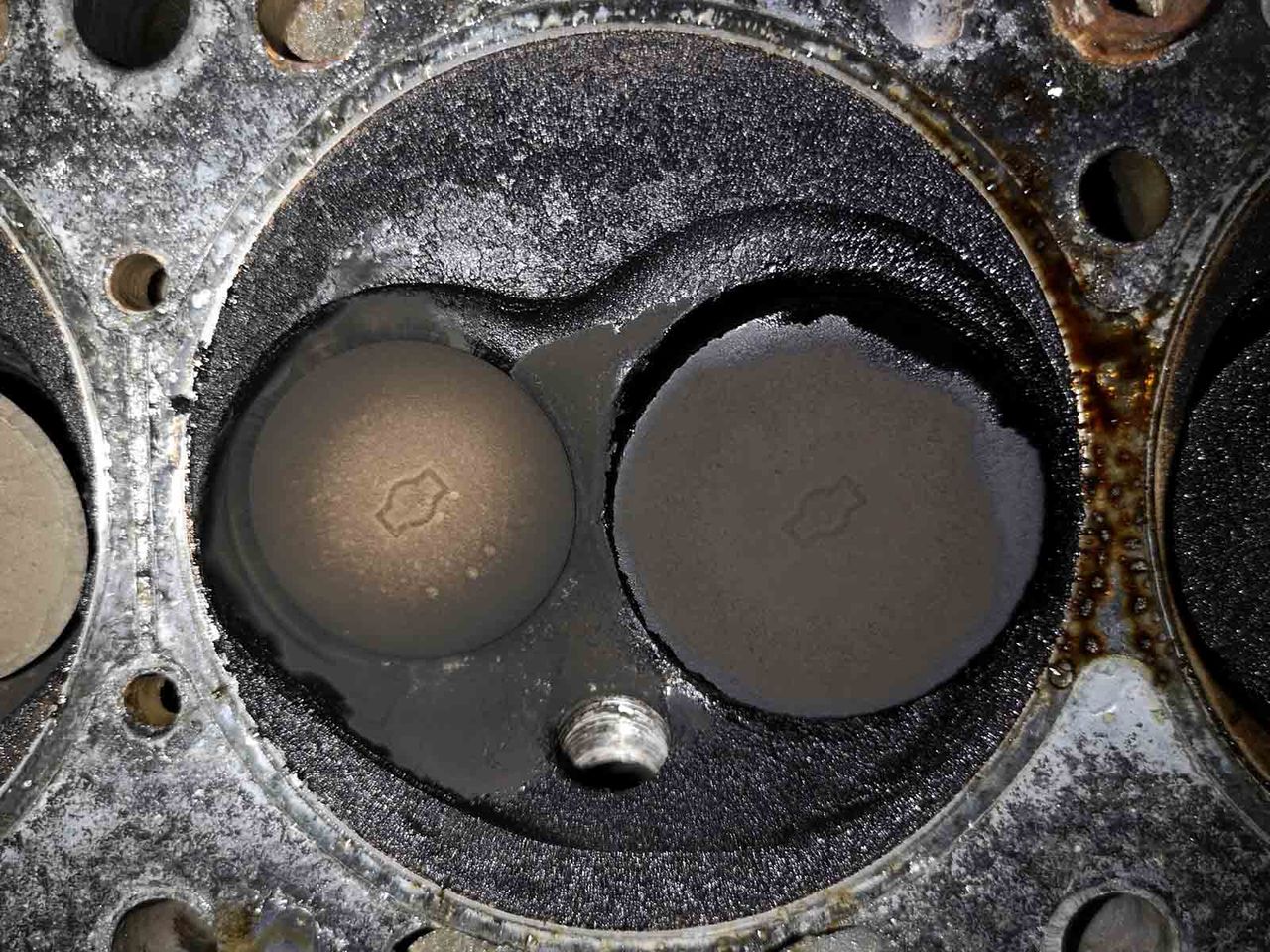

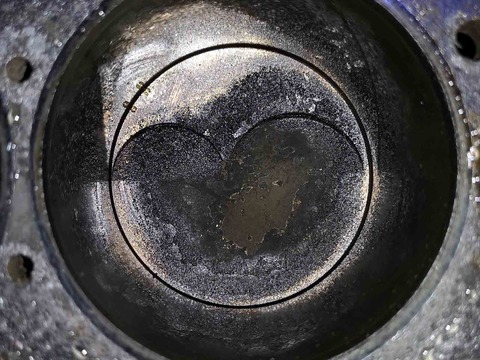

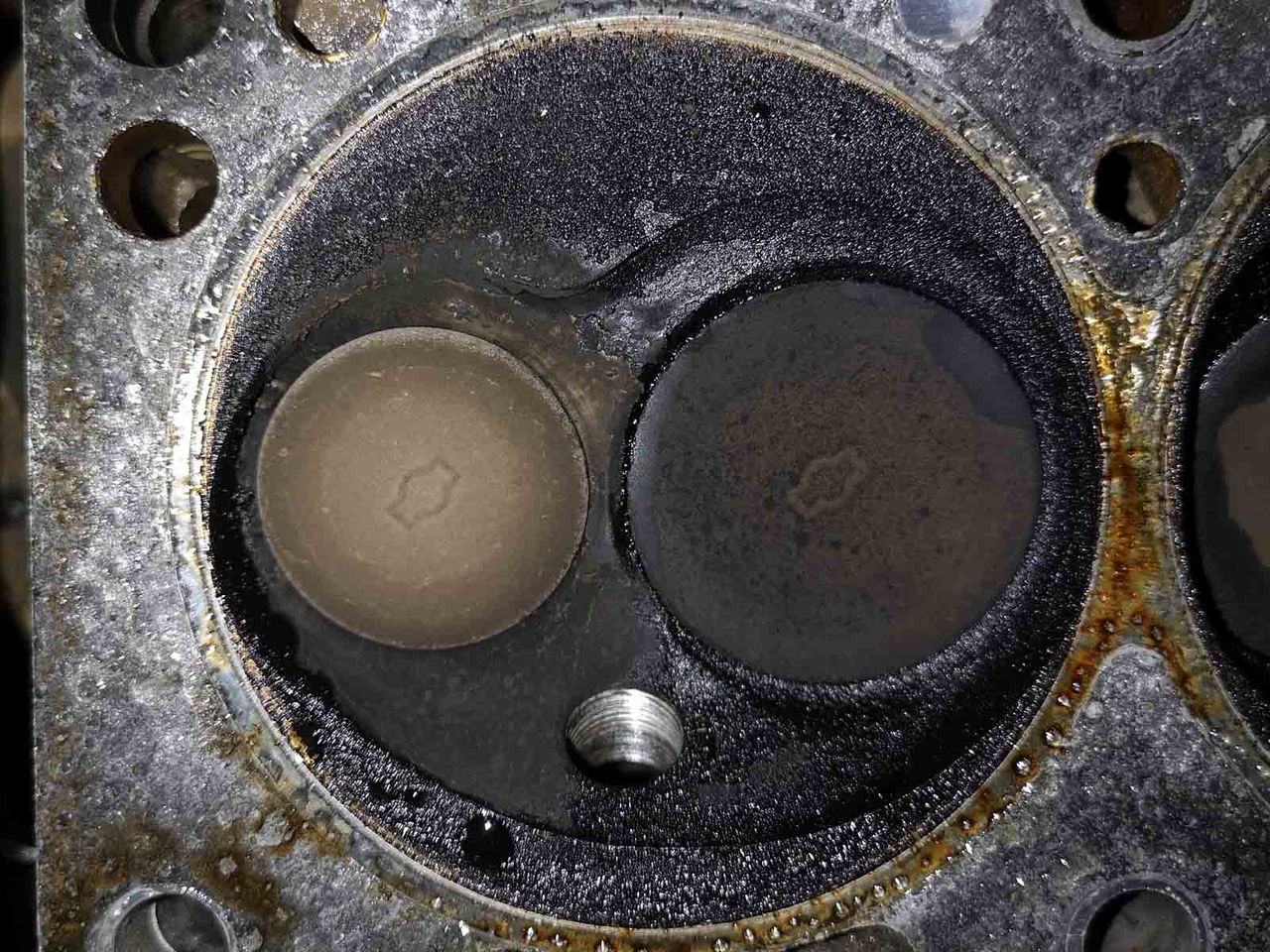

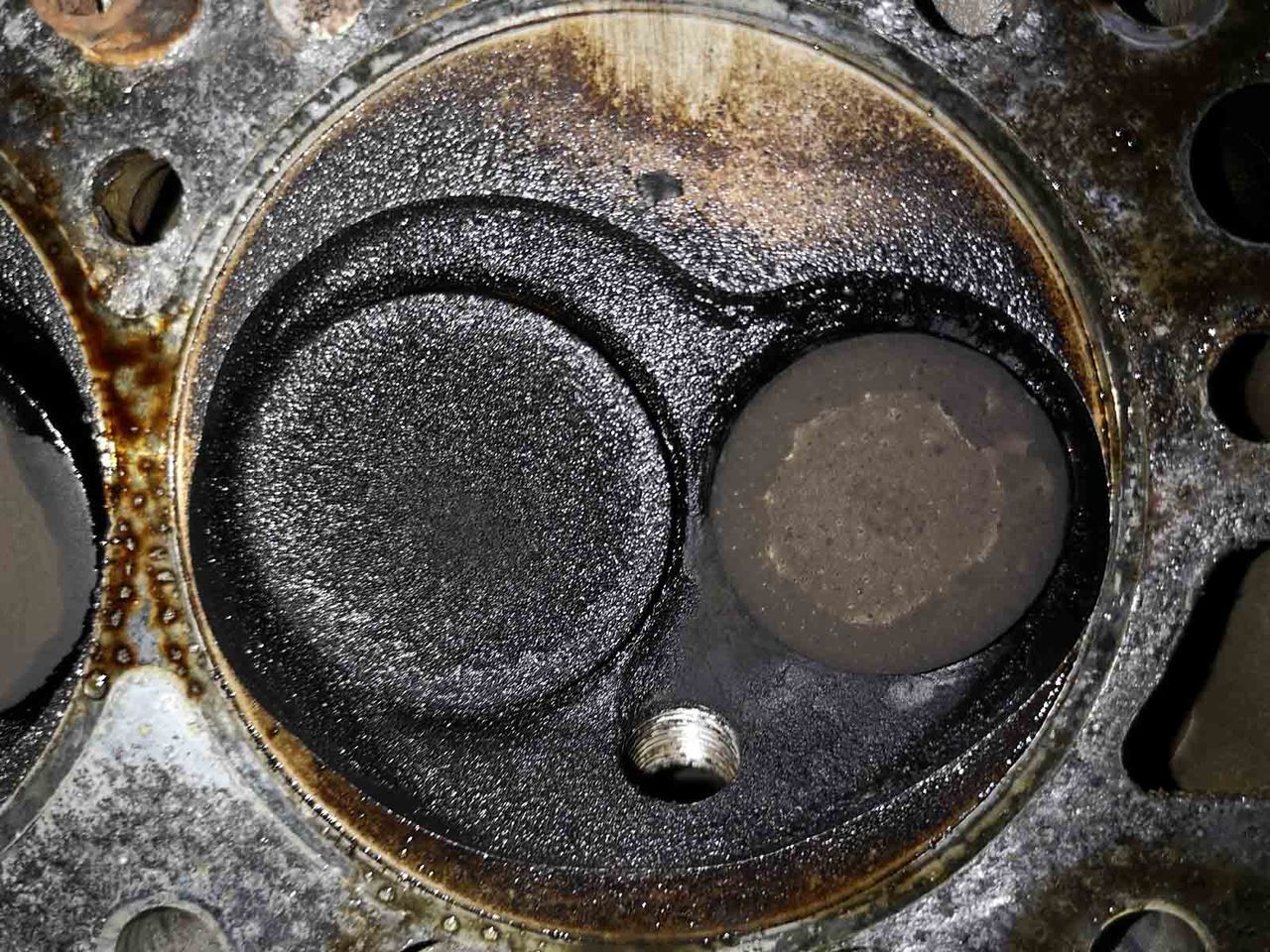

4. まず燃焼室とピストントップを見ておけ
c-001
c-002
c-003
c-004
d-001
d-002
d-003
d-004
・な?概ねプラグの状態通りだろjk
 ピストンから察するに2番の状態がエエのは理由がアルー w
 遡ることおよそ15年前、永田君の厳しい運転踏み方ww、だとどうやら
 バルブスプリングが8万kmほどで限界が来る、乗っててクラッチ滑ってる風味で
 スピード出ない、パワー感が無い、と言われたんだが抱えてる仕事があったんで
 あんま踏まないよう乗っててくれ早めに預るから、と伝えたんだがそんな
 聞き分けがエエ永田君では無いキリッ ww、っでいつも通りに踏んでたら
 バラしてから分かったんだがバルブスプリング折れて当然バルブはシリンダーへ
 ピストン突き破って落ちますなw、ほぼほぼエンジン全損でつ。
 その時に何とかヘッドだけは貴重なW53インジェクションヘッドだったんで
 NAPREC名古屋君に2番だけグチャグチャなった燃焼室をアルゴンでちょっと埋めて

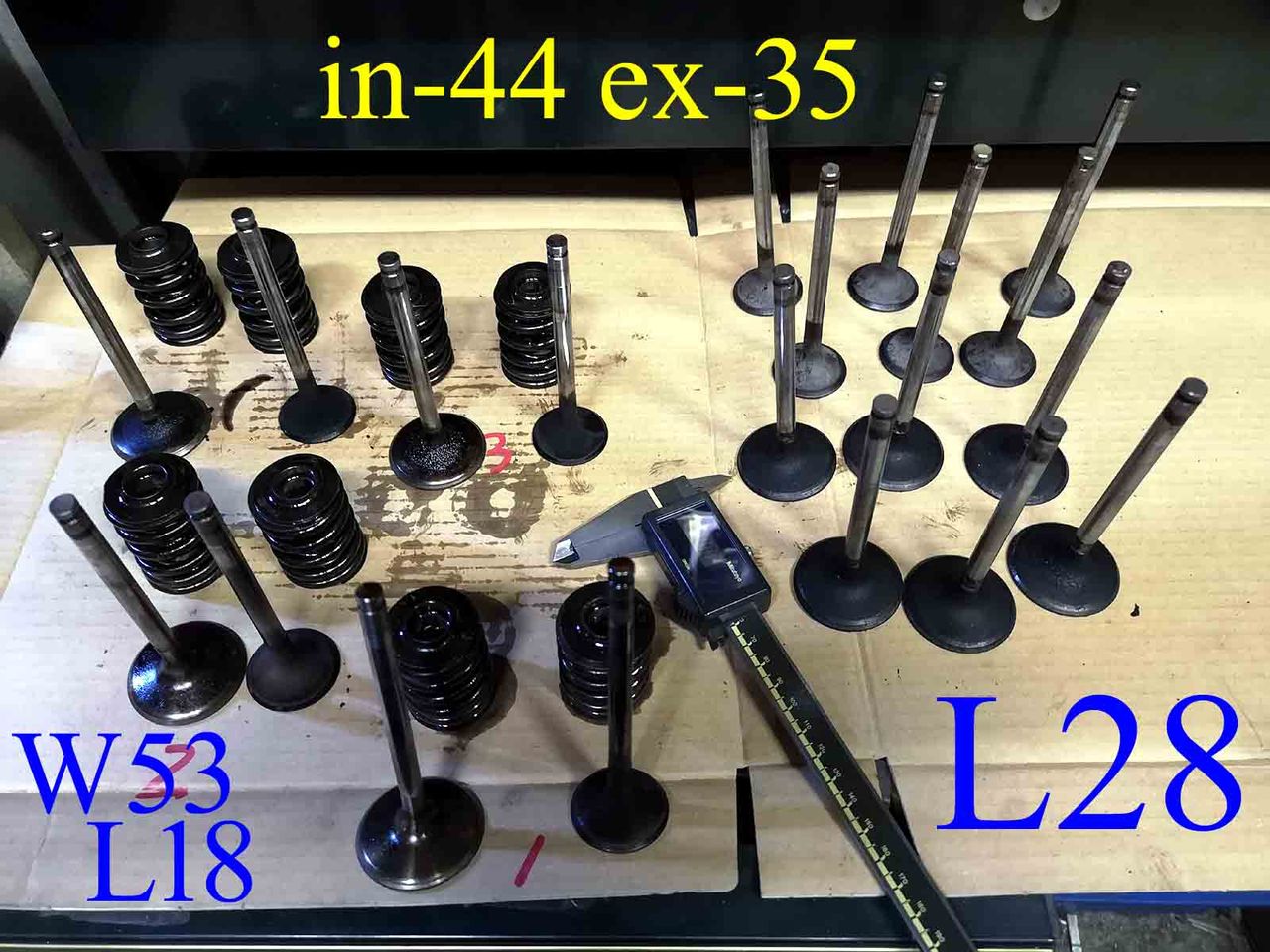

 シートリング、バルブガイド、ついでにL28バルブ仕様の44/35で
 シートカット、完成後に溶接ビード残る燃焼室を俺氏がリューターでそれなりに
 仕上げて、、、なんで2番の状態がエエのは何となく理解できる。
 腰下、ピストンは何気に大丈夫風味なんでヘッドをバラすことにした。

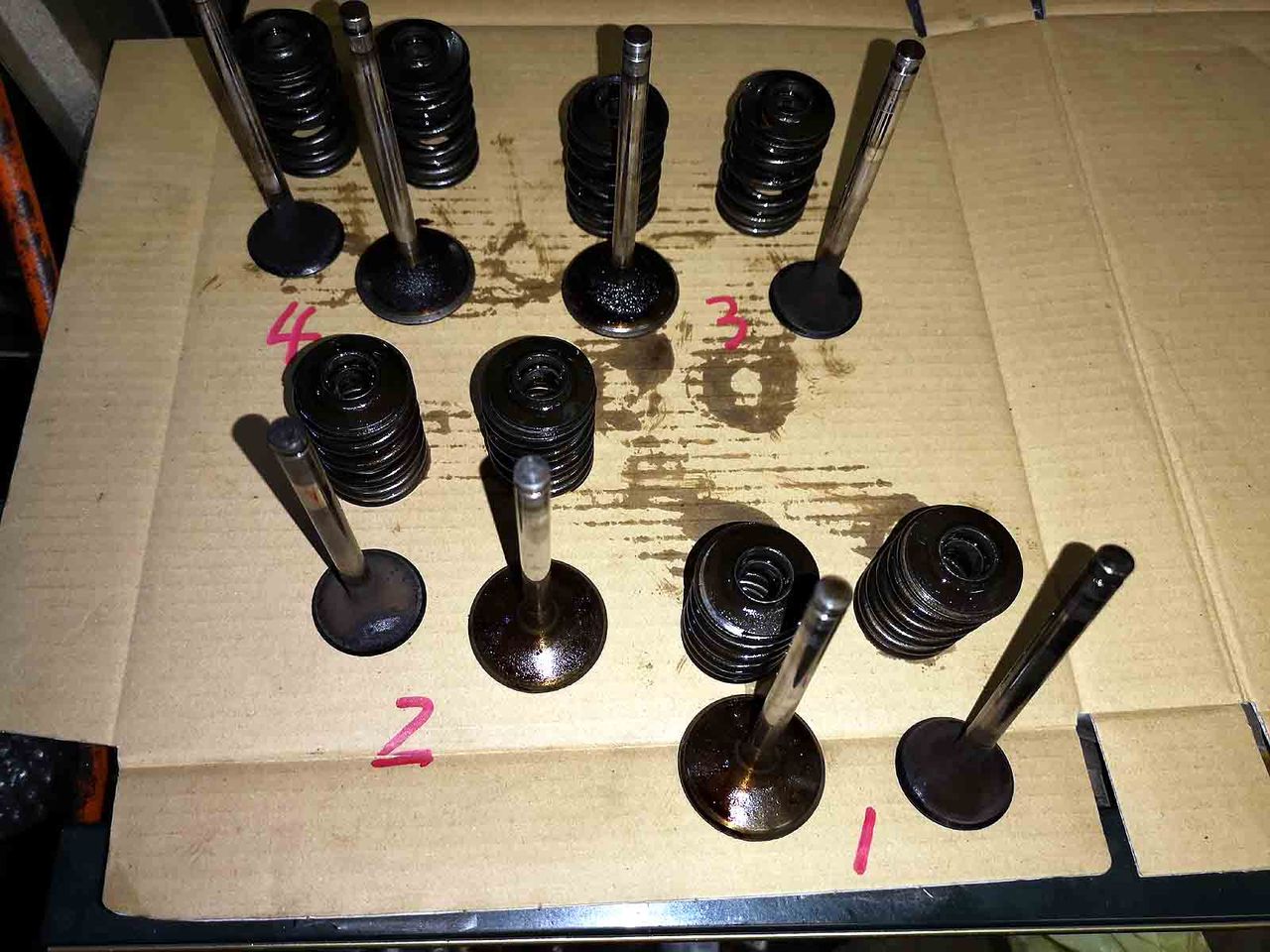

5. とりまV/SP外しますな。。。。
e-506
e-507
e-508
e-509
f-131
f-132
f-133
f-134
g-001
h-001

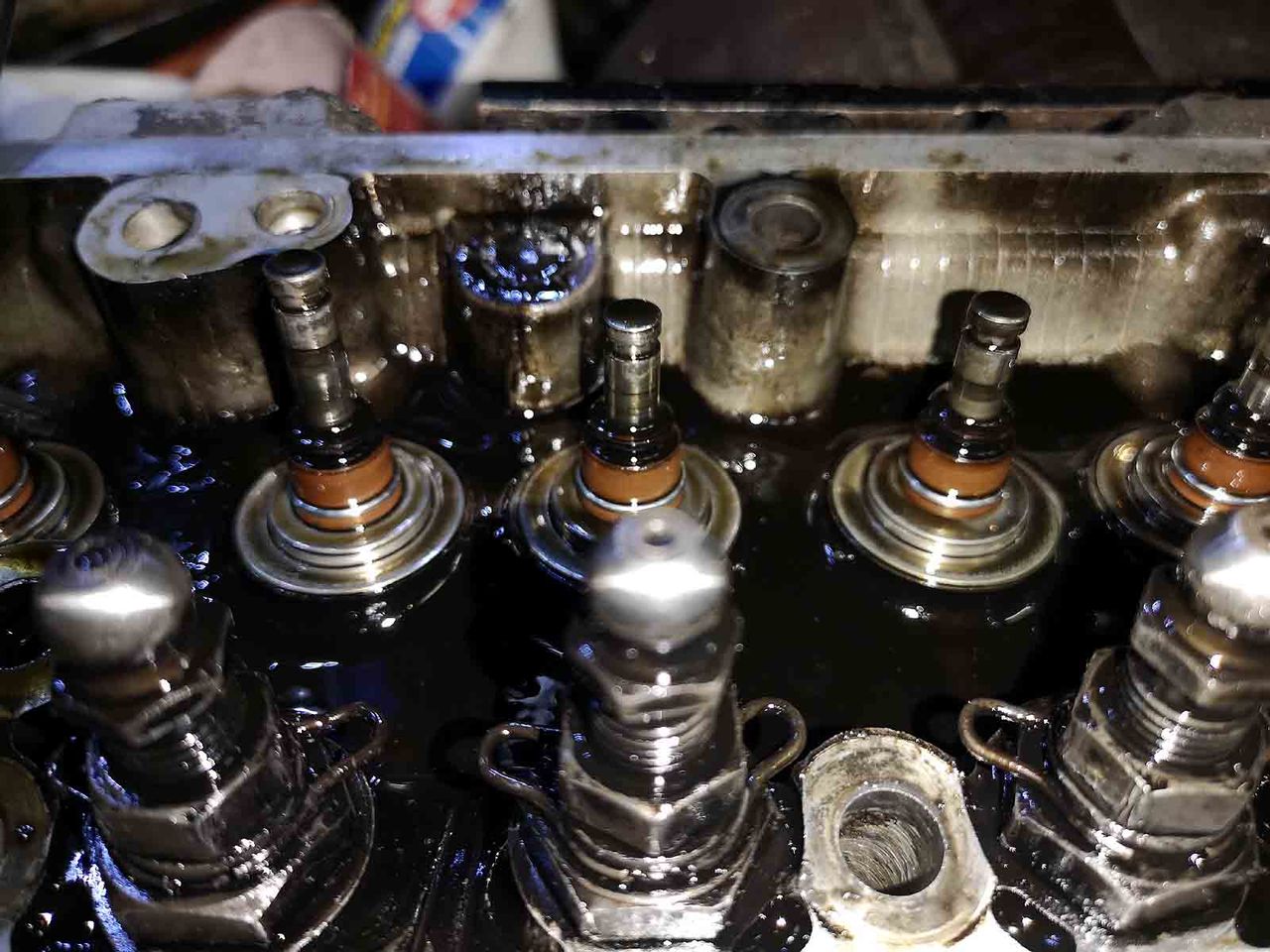

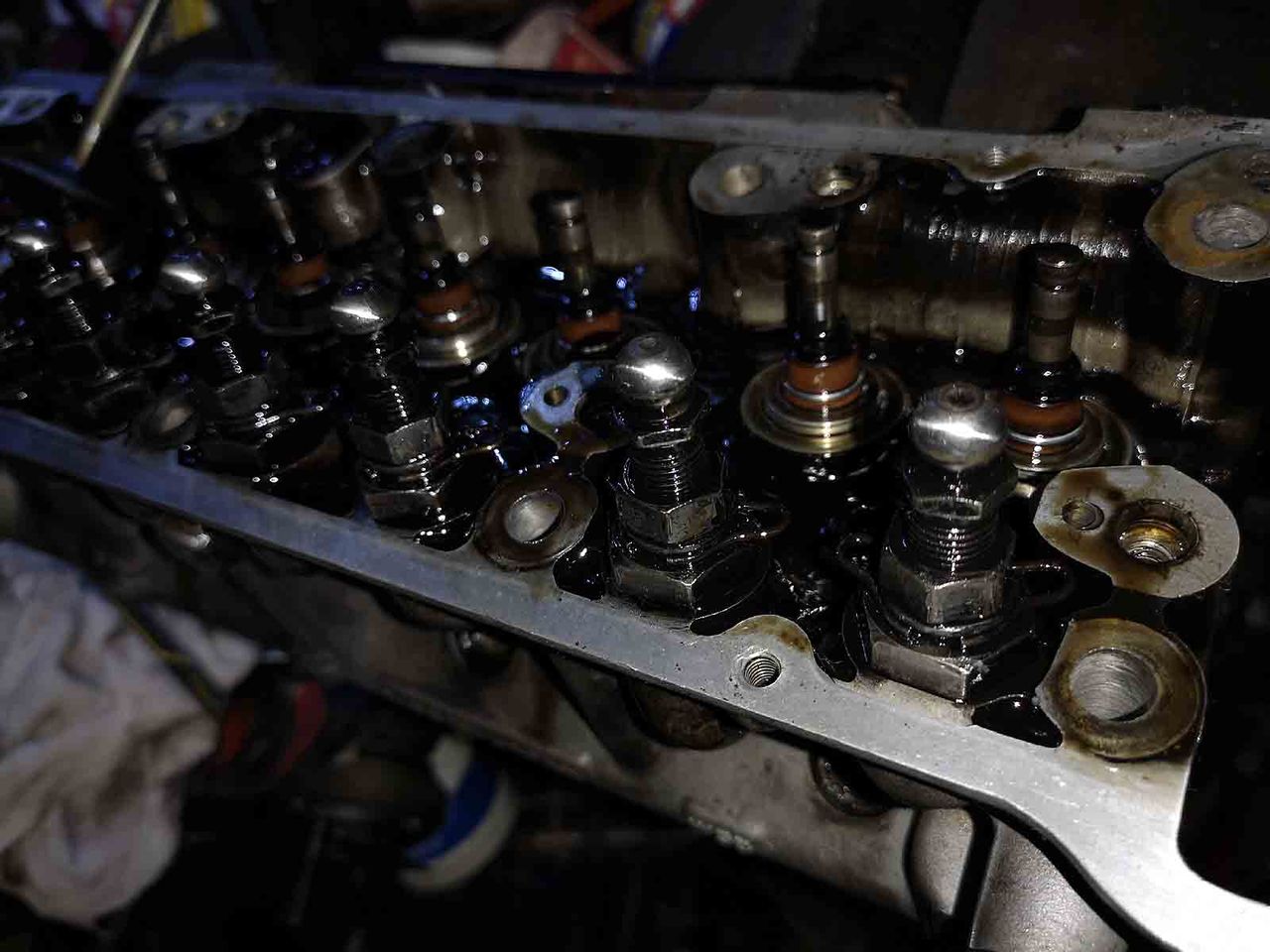

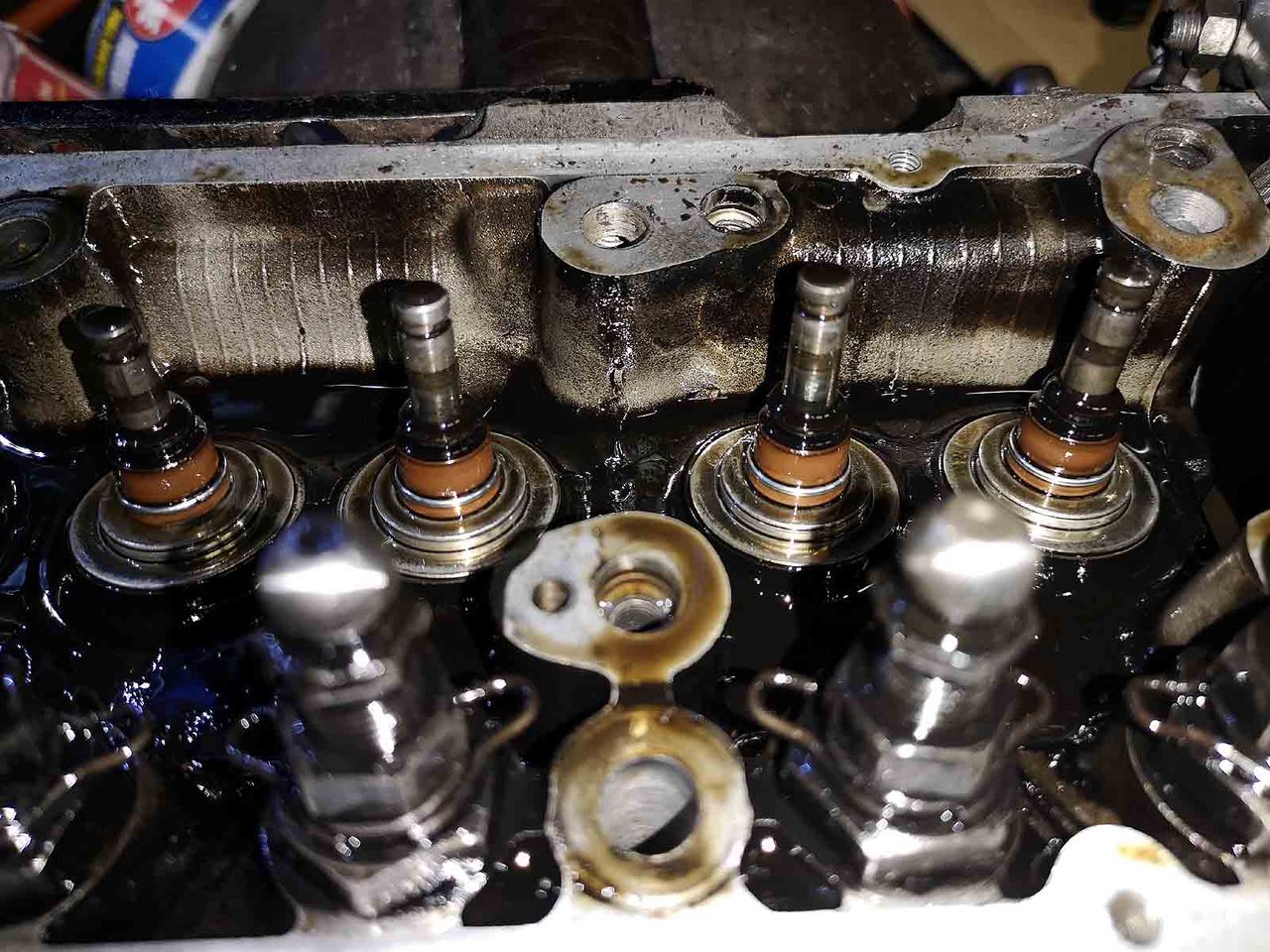

・通常、リップシール新品に交換してればフリーの状態でバルブは落ちてこないんだけど
 コレ見るとリップシール逝っちゃってますなあ、ならば当然こっからOIL下がる訳だ。
 当然このエソジソ組むときにリップシール新品で組んでますから腑に落ちない、

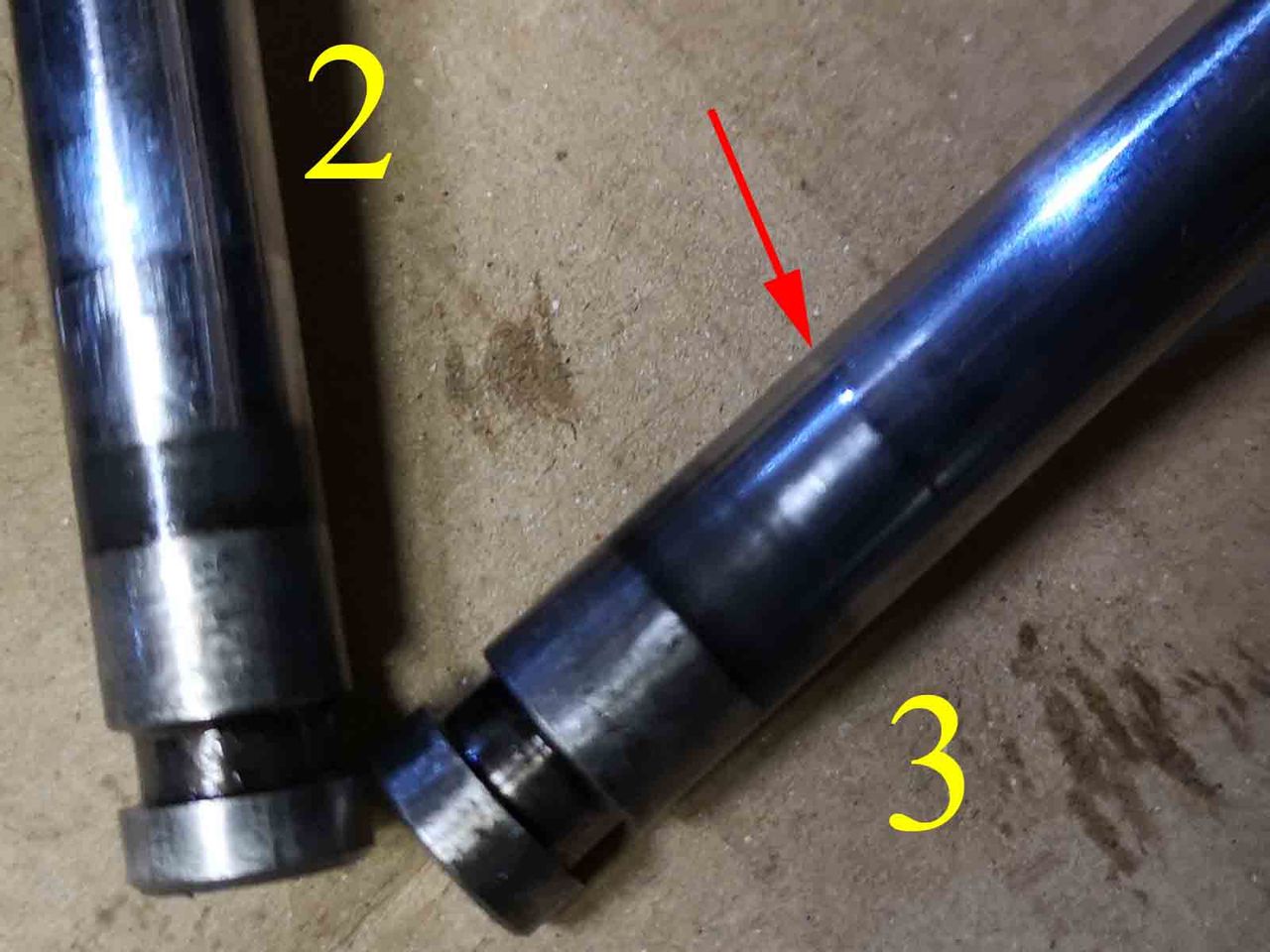

 っでステム、ガイドが摩耗してんだろ、とデジマチックで測ってみると。。。。
 1番状態ダメポが4番なんで、上から数か所を測る、するとたぶん重要な
 maxリフト時のガイド上先端部分がかなり減ってますな、と言っても
 used正常値7.96~7mmに対して7.91mmとか6/100mmほど。
 っでバルブをガイドに挿して振ってみると気のせいぐらいな風味ww、で
 緩い、つかカタカタする感じが汁。

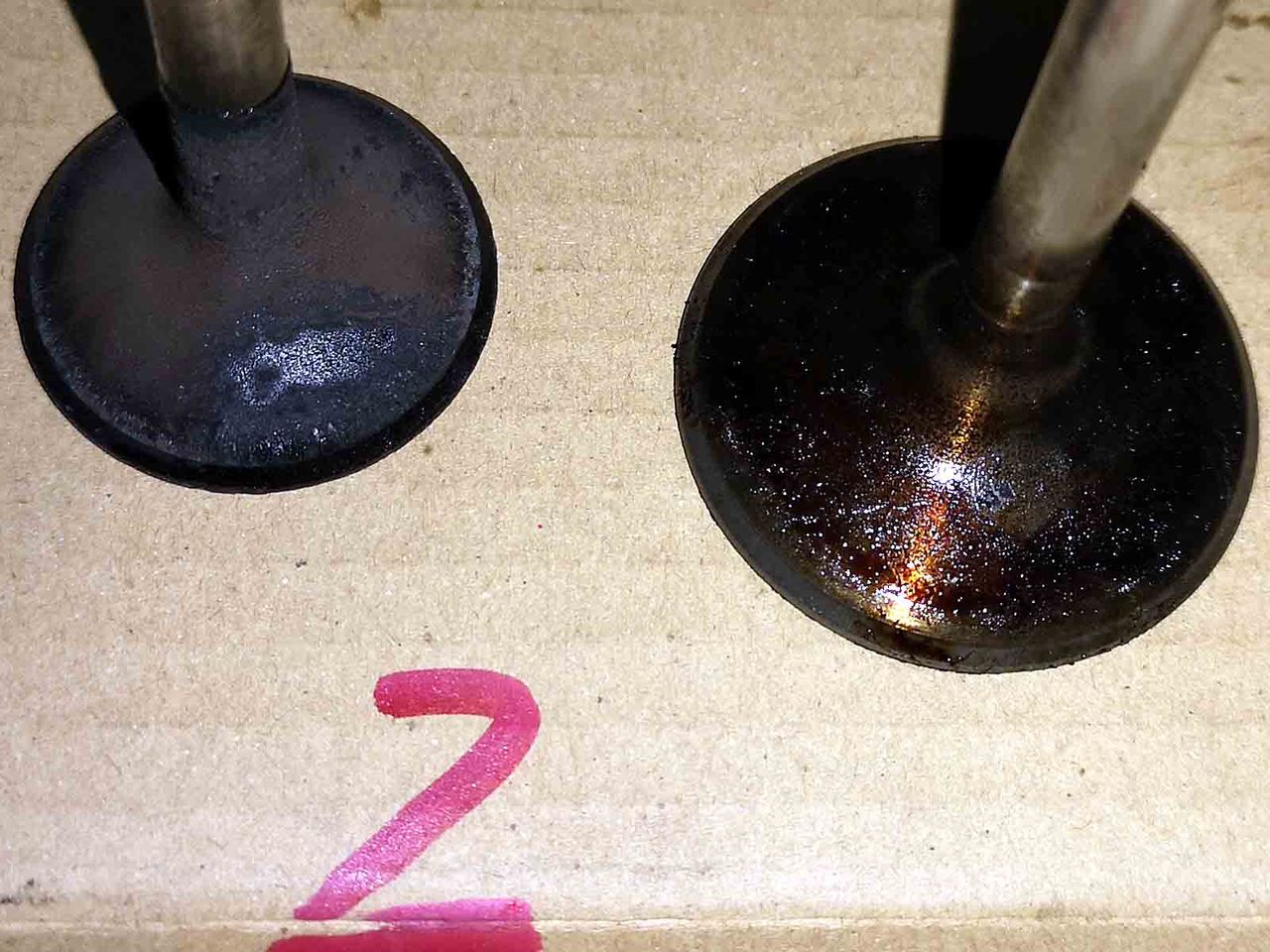

 比較に1番状態のエエ2番を測ってみると摩耗も-2/100mmぐらい、なんで

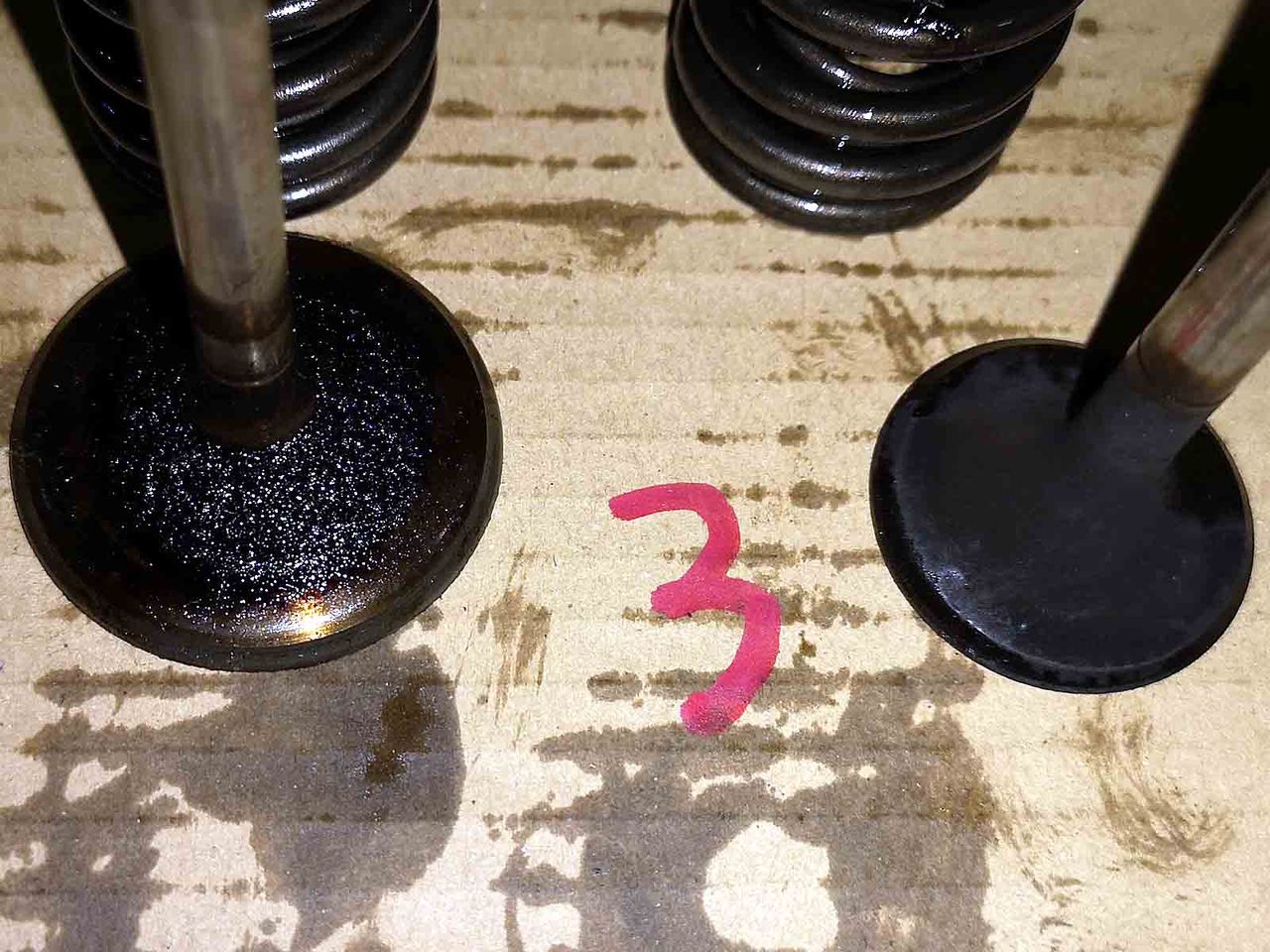

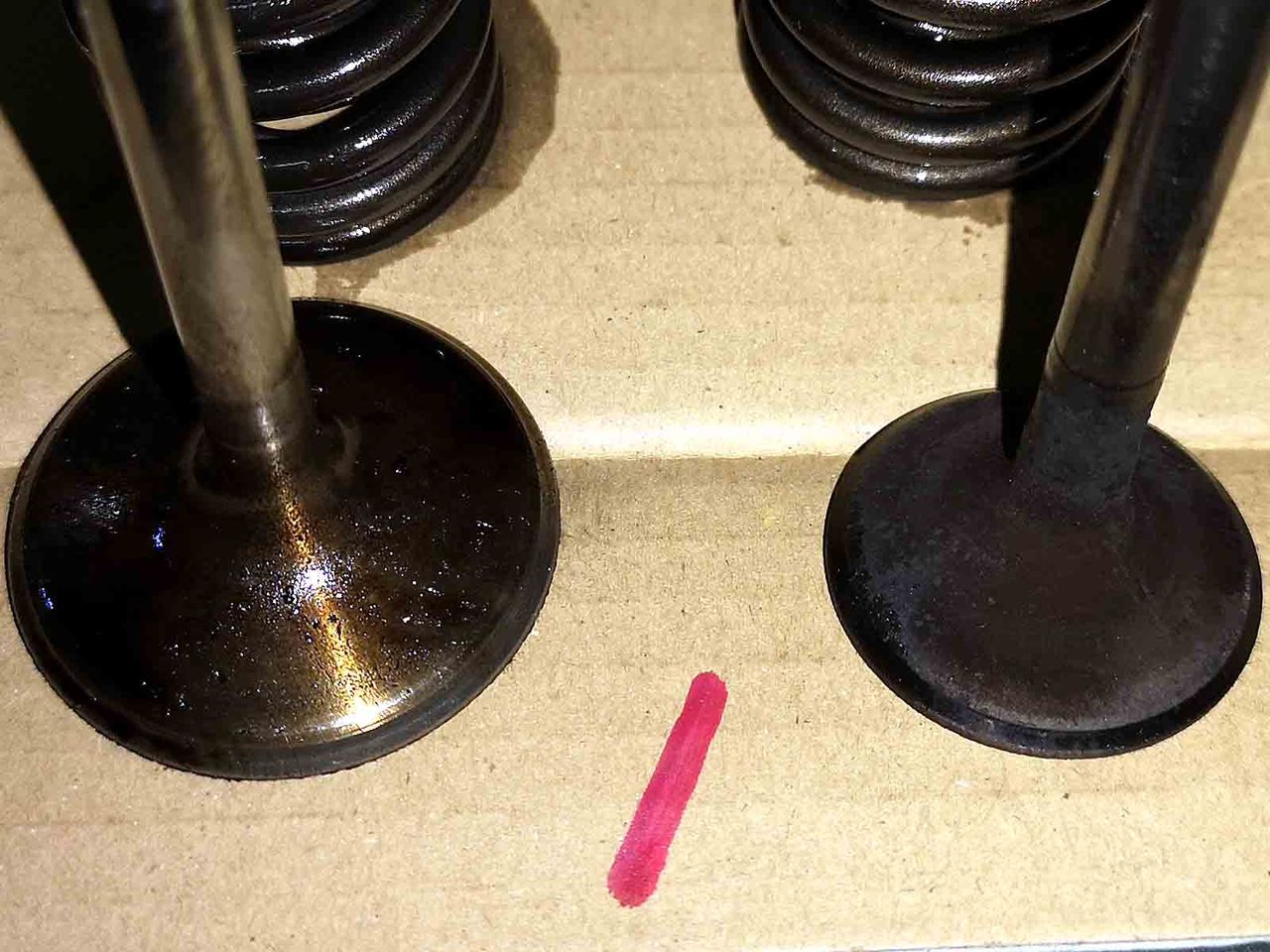

 プラグ、燃焼室、ピストントップ、そして分かり易いバルブの傘とかが
 見た目明らかに違いますな。
 OIL下がり確定させるのにもうちょっと検証つかチェック汁。
 usedなL28バルブがイパーイあるんで、それ同じ位置で測るとやっぱりそのL28バルブは
 7.96mmとかあるんだよなあ、んまあ確かに40万㎞ほどこのヘッド使ってますからww
 異常が無いほうがおかしい、ということになる。
 続く


6. 特定した!!w
s-001
s-002
s-003
s-004

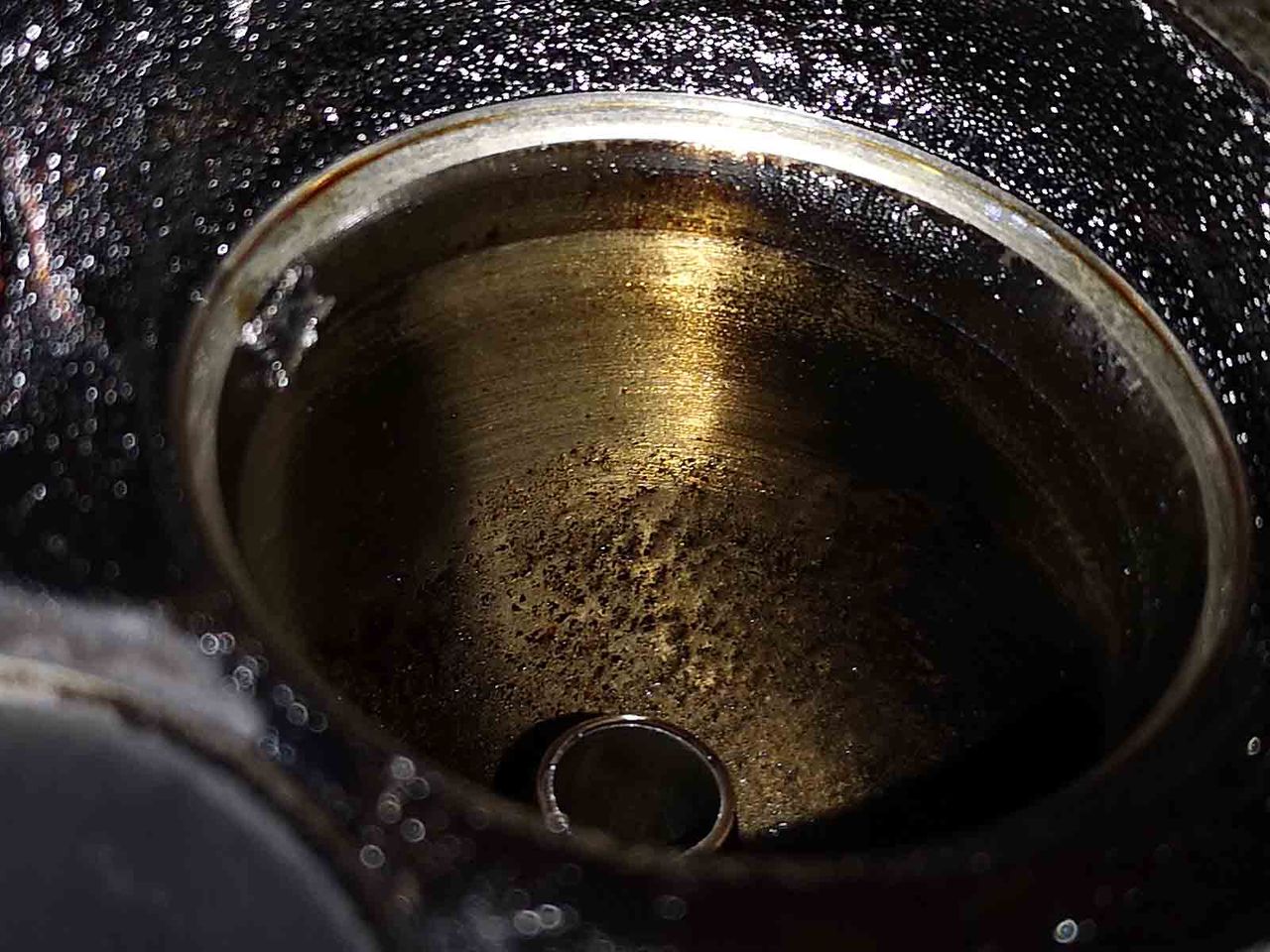

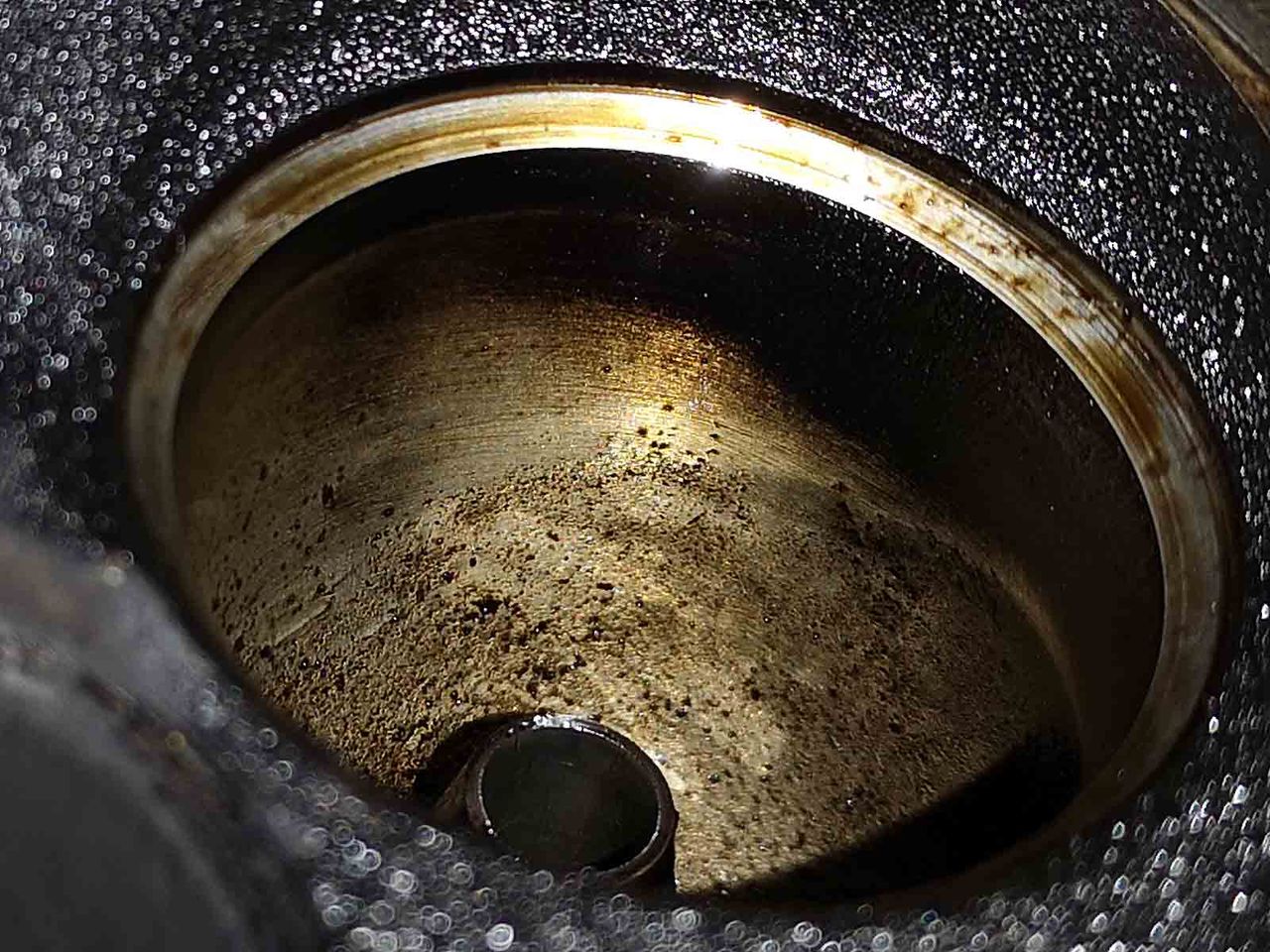

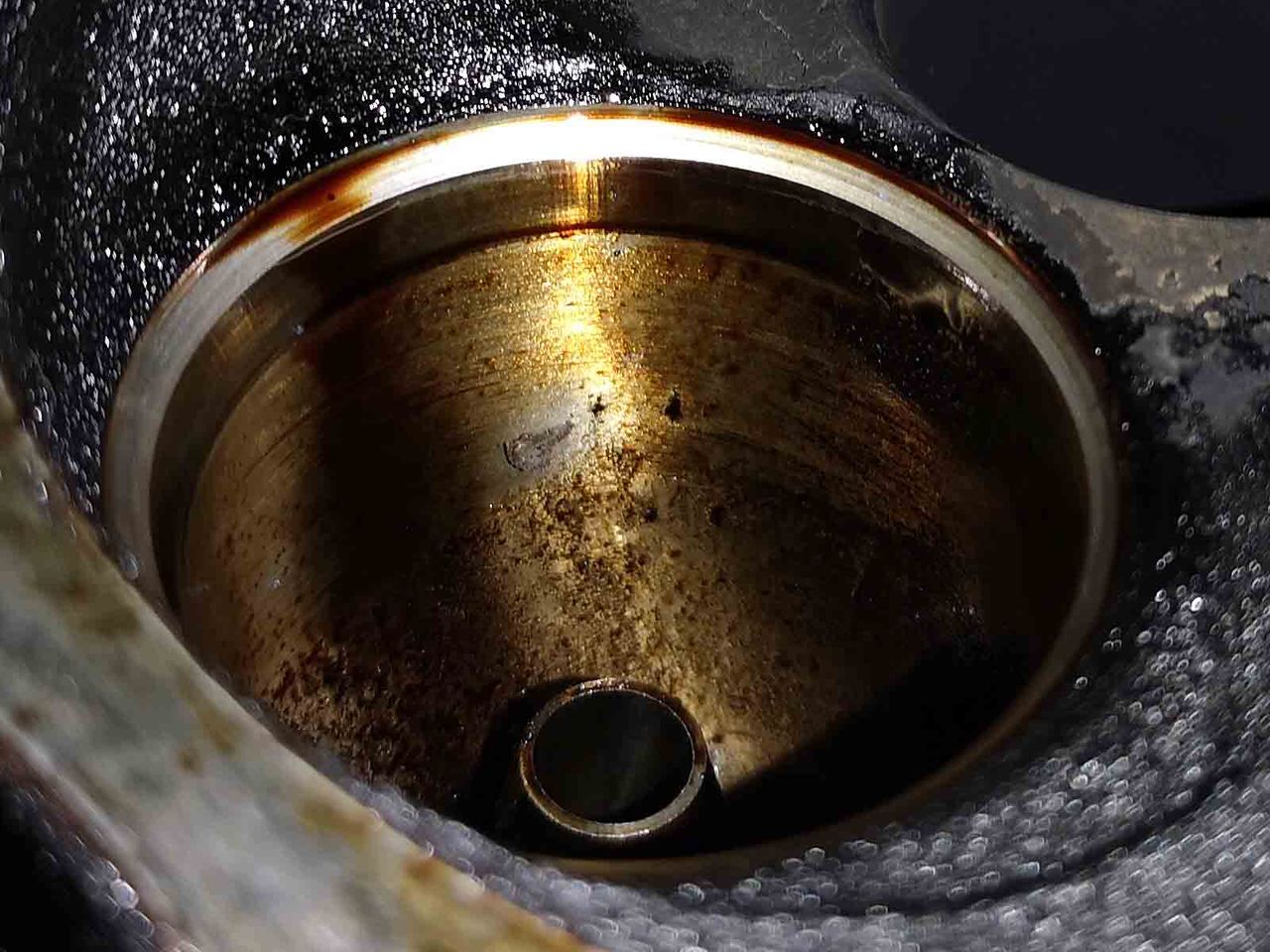

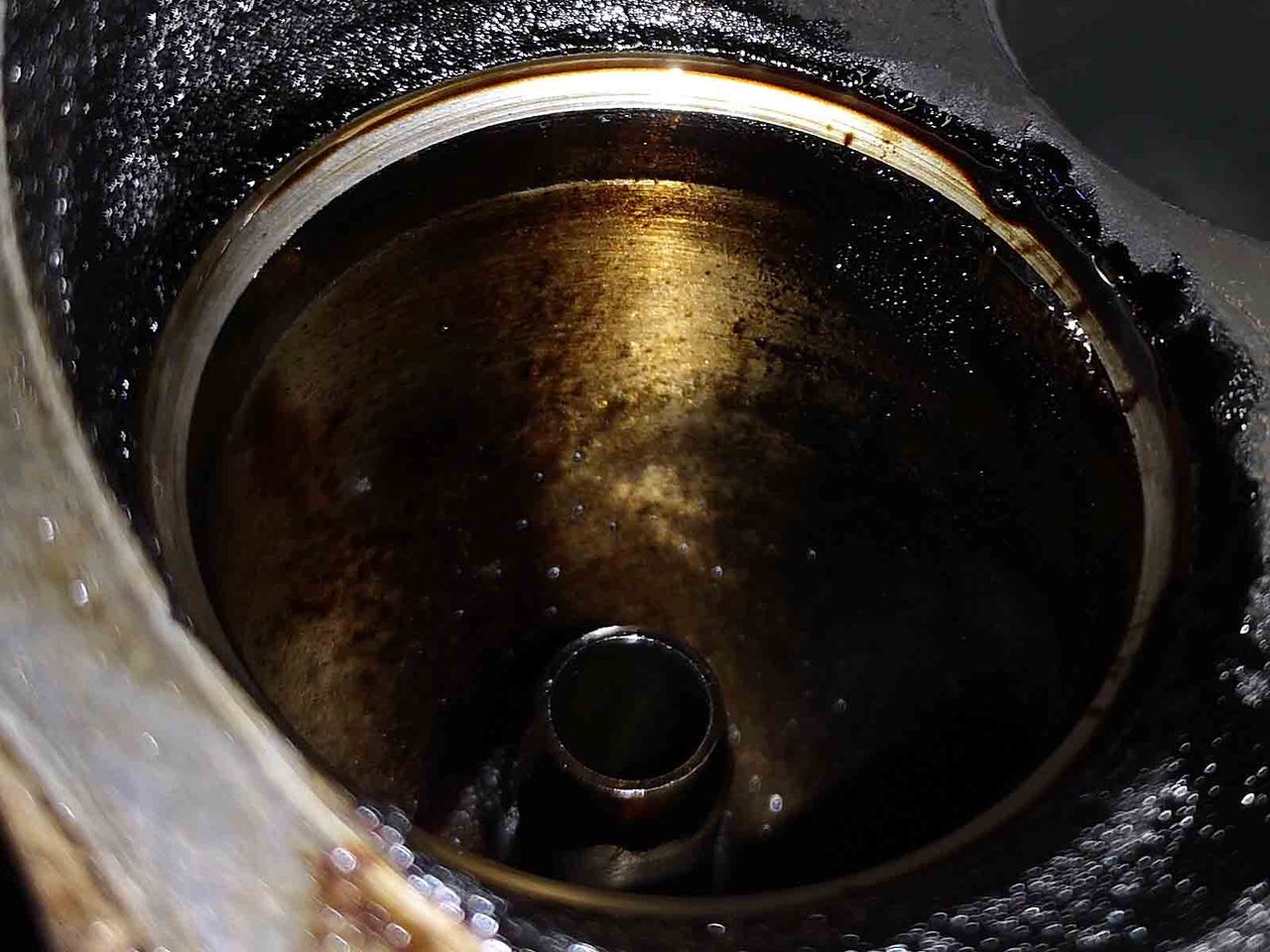

 ・っでバルブ外した燃焼室側を目視汁と、、、、おおおおお、こ、こ、これはガチw
 バルブフェースとの当たり面、シートリングのシートカットされてる 当たり が
 各気筒バラつきが見た目にとっても分かる。
 状態エエのは2番として1番は許容範囲、つかトラブル出なかったら気が付かないレベル、
 3番はやや当たり面つか幅が広い、4番に至っては一目瞭然ですなあ、メッサ当たり杉w
 俗に言う ベタ当たり てヤツだ、なるべく同じサイズに見えるよう写真屋で直した。
 つことで、40万㎞ぐらい走ってる>ガイドもバルブも徐々に摩耗>
 >摩耗でバルブが正常に当たらず最外周部が踊る>振れながら当たるんでベタ当たり>
 >コレループで余計進行汁、と。
 ガイド上がジョウゴみたく開いてる、リップがばがばなんでOIL下がる、てことだ、納得w
 距離、てのもあるんだがバルブは垂直では無いんで、Gがかかって徐々に摩耗すんだろな、
 いやあでも正直よくコレで40万㎞ぐらい厳しい使い方ww、で今まで持ったな。

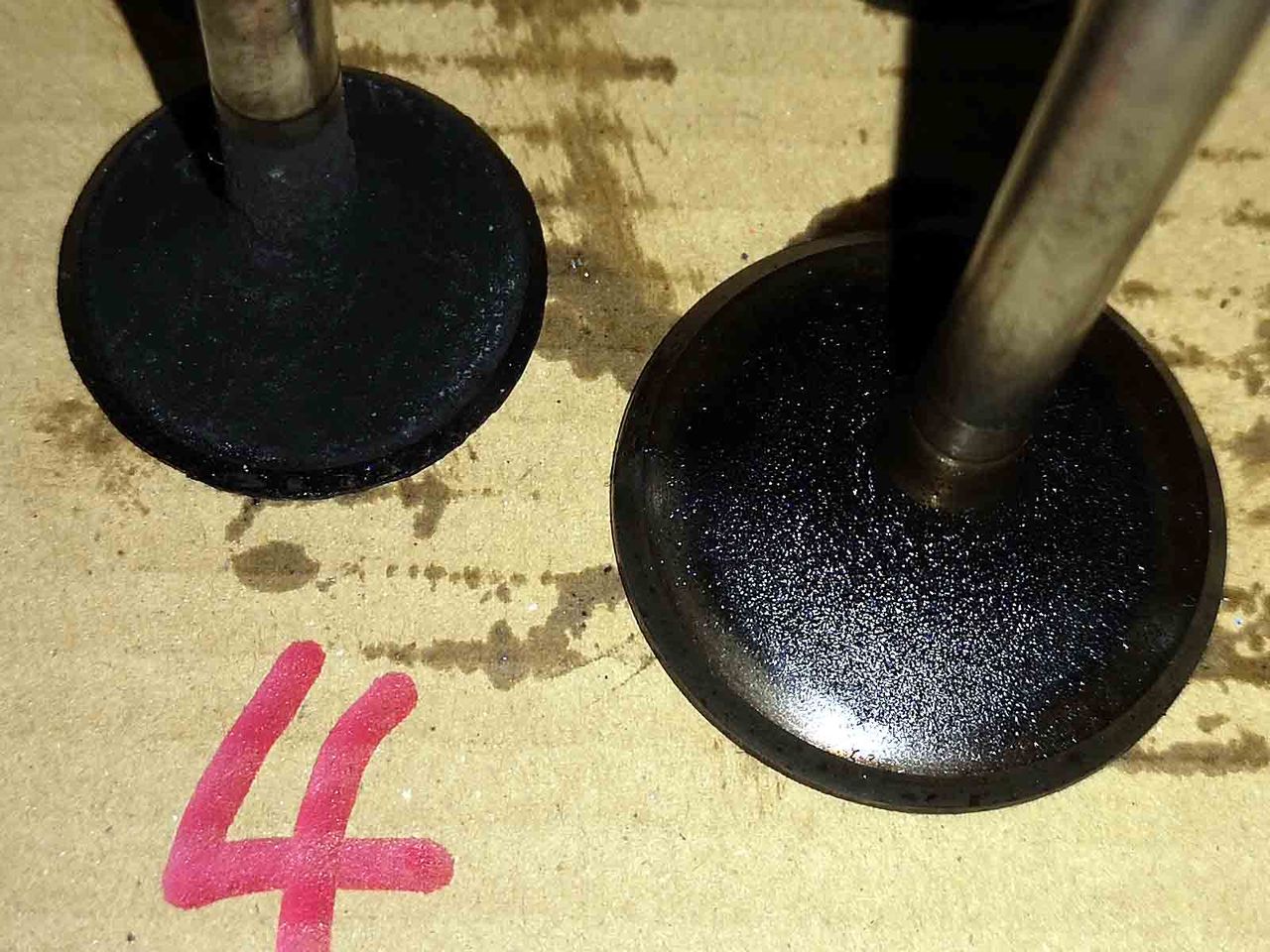

 っでヘッドのシートでベタ当たり特定できましたんでバルブ見るとやっぱり4番は
 フェースワイドなってチョー ベタ当たりしてますな、おまわりさんこいつです。

ああああもうこんな時間現在AM2:20ぐらいw
